Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP

Nguyễn Lê Quân bởi Nguyễn Lê Quân
09/06/2020
trong Series CCNA
0

Mục lục

  • Cấu hình VLAN, Trunking, VTP
  • 1.Yêu cầu và sơ đồ bài Lab VLAN, Trunking VTP
    • 1.2.Cấu hình Trunking: Dot1Q, ISL
    • 1.3.Thực hiện cấu hình VTP :
    • 1.4.Cấu hình VLAN:
    • 1.5.Thực hiện gán port cho các VLAN và kiểm tra
  • 2. Demo hướng dẫn cấu hình VLAN, Trunking, VTP

Cấu hình VLAN, Trunking, VTP

Tiếp nối series “Tự Học CCNAx” hôm nay mình xin demo bài Lab 3 Cấu hình VLAN, Trunking, VTP trên Switch Cisco

Bài viết nên xem qua :
Series “Tự học CCNA”

Công cụ để dựng mô hình giả lập anh em tham khảo bài viết: [EVE] – Cấu hình EVE từ A-Z

Content:
Lab demo và hướng dẫn cấu hình

1. Yêu cầu và sơ đồ bài Lab

1.1 Đấu nối các thiết bị thực hiện một số cấu hình cơ bản trên các Switch

1.2 Config Trunking : Dot1Q, ISL

1.3 Tiến hành Cấu hình VTP

1.4 Cấu hình VLAN

1.5 Gán port cho các VLAN và thực hiện kiểm tra

2. Demo hướng dẫn cấu hình

1.Yêu cầu và sơ đồ bài Lab VLAN, Trunking VTP

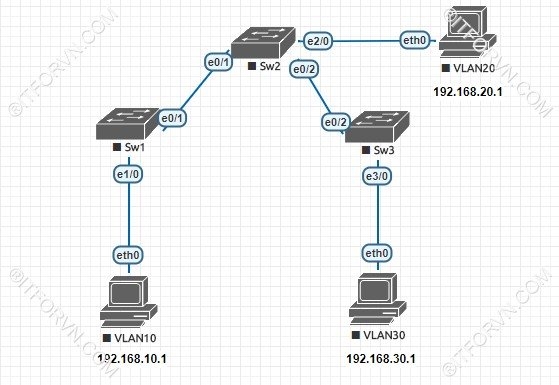

ITFORVN.COM New0120image1 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

1. Đấu nối các thiết bị thực hiện một số cấu hình cơ bản trên Switch

Qui hoạch IP và VLAN

+ Qui hoạch VLAN 10: 192.168.10.0/24

+ VLAN 20: 192.168.20.0/24

+ VLAN 30: 192.168.30.0/24

2. Config Trunking : Dot1Q, ISL

3. Demo cấu hình VTP:

  • Switch1: client, Switch2: server, Switch3: transparent

4. Cấu hình VLAN:

  • Trên Sw2 tạo VLAN 10,20,30 và thực hiện show các thông tin VLAN.
  • Show xem hoạt động VTP các VLAN đã được lan truyền đến các VTP client.
  • Sw3 tạo VLAN 10,20.

5. Gán port cho các VLAN

VLAN 10: e1/0-e1/3, VLAN 20: e2/0-e2/3, VLAN 30: e3/0-e3/3

  1. Tiến hành ping kết nối giữa các host trong cùng VLAN và khác VLAN

1.2.Cấu hình Trunking: Dot1Q, ISL

Sw1-ITFORVN(config)#int e0/1
Sw2-ITFORVN(config)#int range e0/1-2
Sw3-ITFORVN(config)#int e0/2

CLI câu lệnh:
switchport trunk encapsulation dot1q
switchport mode trunk

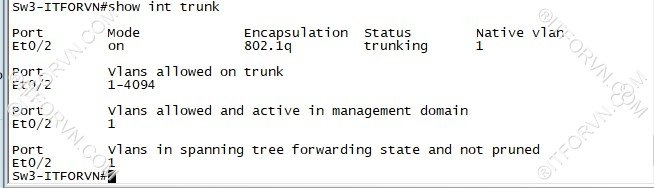

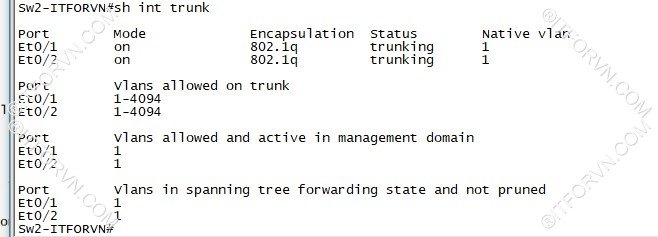

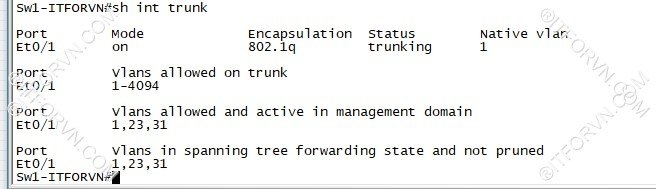

Show trên các Sw để kiểm tra:

ITFORVN.COM New0128image2 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna



ITFORVN.COM New0129image3 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna



ITFORVN.COM New0130image4 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

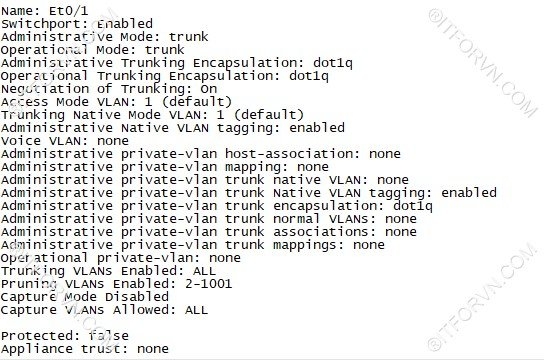

Các bạn có thể dùng lệnh “show interface switchport” để xem các trạng thái trunk

ITFORVN.COM New0131image5 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

1.3.Thực hiện cấu hình VTP :



Sw1-ITFORVN(config)#vtp domain itforvn
vtp pass 123
vtp mode client



Sw2-ITFORVN(config)#vtp domain itforvn
vtp pass 123
vtp mode server



Sw3-ITFORVN(config)#vtp domain itforvn
vtp pass 123
vtp mode transparent

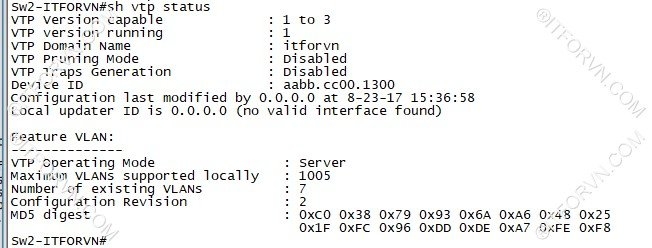

Dùng lệnh “show vtp status” trên các Switch.

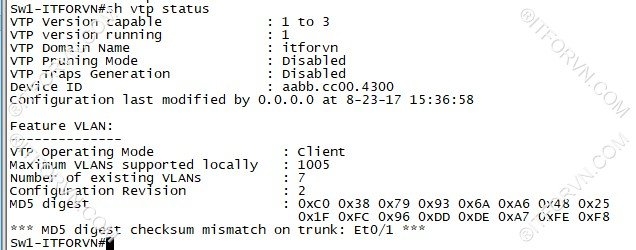

ITFORVN.COM New0132image6 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna



ITFORVN.COM New0133image7 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

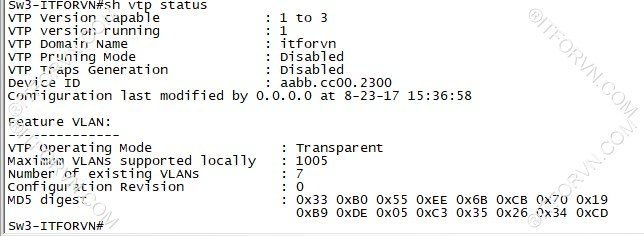

Show cấu hình

ITFORVN.COM New0134image8 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

1.4.Cấu hình VLAN:

–  Tại Sw2 tạo VLAN 10,20,30 và thực hiện show các thông tin VLAN

–  Kiểm tra hoạt động VTP các VLAN đã được lan truyền đến các VTP client

–  Trên Sw3 tạo VLAN 10,20

Tạo VLAN

Sw2-ITFORVN(config)#vlan 10
ex
Sw2-ITFORVN(config)#vlan 20
ex
Sw2-ITFORVN(config)#vlan 30
ex

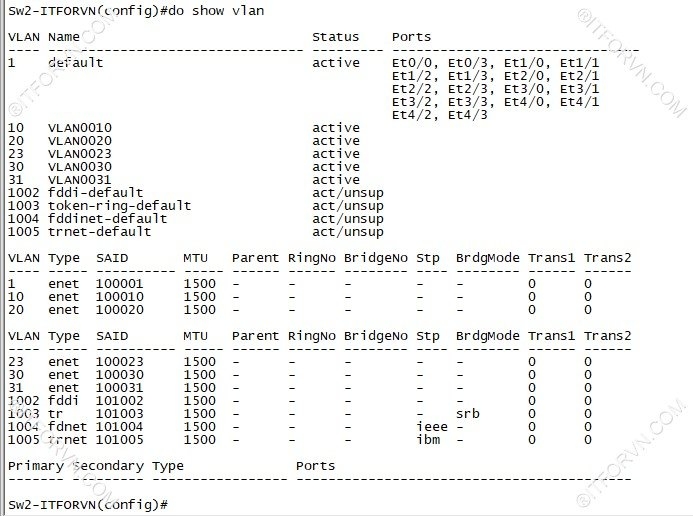

Xem cấu hình VLAN “show vlan ” để show thông tin VLAN

ITFORVN.COM New0135image9 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

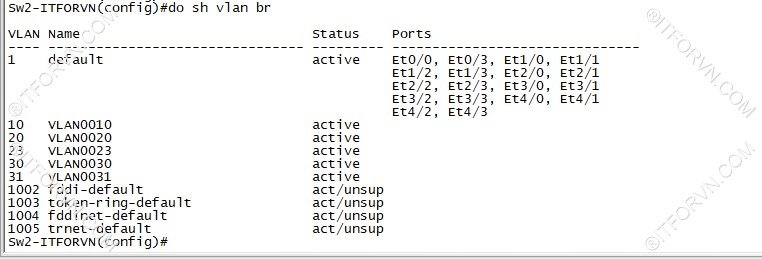

Show xem VLAN “show vlan brief” để show thông tin VLAN ngắn gọn hơn

ITFORVN.COM New0121image10 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

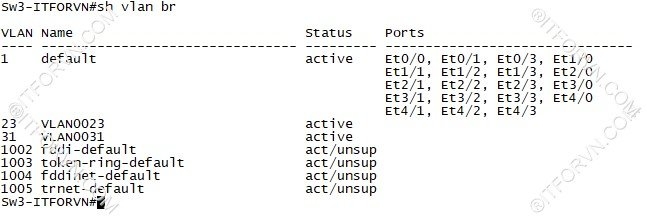

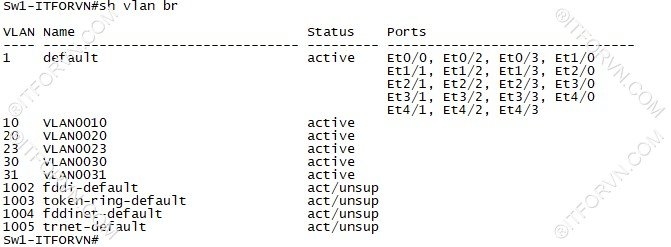

Xem thông tin VLAN trên Sw1,3 để xem VTP đồng bộ VLAN



ITFORVN.COM New0122image11 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna



ITFORVN.COM New0123image12 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

1.5.Thực hiện gán port cho các VLAN và kiểm tra

VLAN 10 : e1/0-e1/3, VLAN 20 : e2/0-e2/3, VLAN 30 : e3/0-e3/3.

Sw1-2-3-ITFORVN(config)#int range e1/0-3
switchport mode access
switchport access vlan 10
int range e2/0-3
switchport mode access
switchport access vlan 20
int range e3/0-3
switchport mode access
switchport access vlan 30

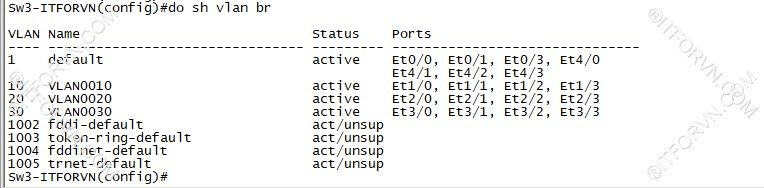

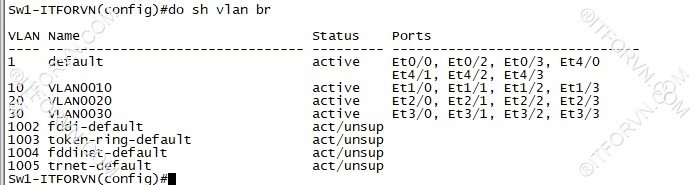

ITFORVN.COM New0124image13 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna



ITFORVN.COM New0125image14 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna



ITFORVN.COM New0126image15 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

– kiểm tra kết nối

  • Thiết lập IP cho các PC như hình

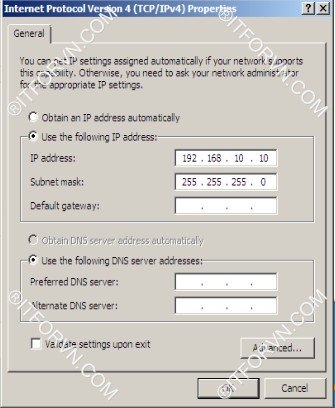

  • Đặt IP PC10: 192.168.10.10/24

ITFORVN.COM New0137image16 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

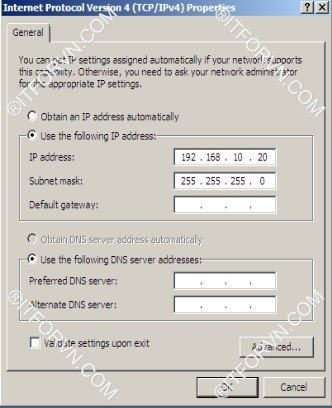

  • Máy 20: Thiết lập cùng lớp mạng với Máy 10 để test giao tiếp cùng vlan : 192.168.10.20/24

ITFORVN.COM New0138image17 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

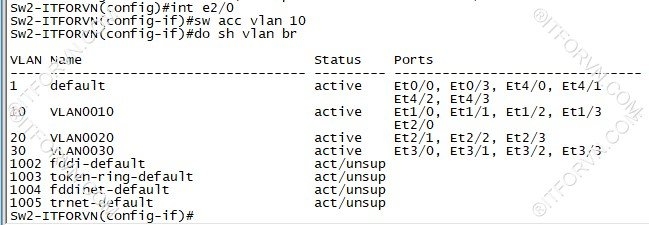

  • Cấu hình Access int e2/0 trên Sw2 vào VLAN10 và show vlan br để xem int đã được Access vào VLAN 10

ITFORVN.COM New0139image18 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

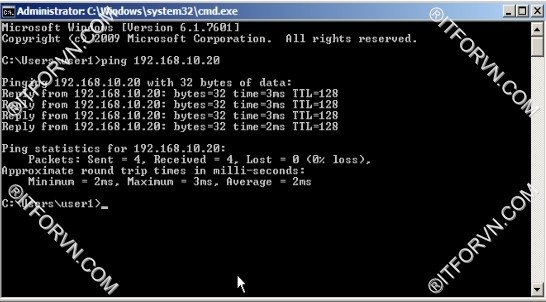

  •  PC10 đã tiến hành ping thành công đến PC20 thuộc cùng VLAN 10

ITFORVN.COM New0140image19 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

  • Các bạn có thể test VLAN 20 và VLAN 30 tương tự
  • Giao tiếp khác VLAN, trả VLAN 20 về như cũ

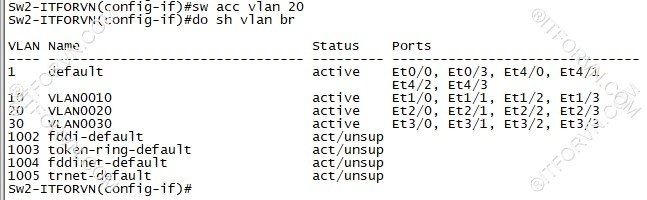

ITFORVN.COM New0141image20 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

ITFORVN.COM New0142image21 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

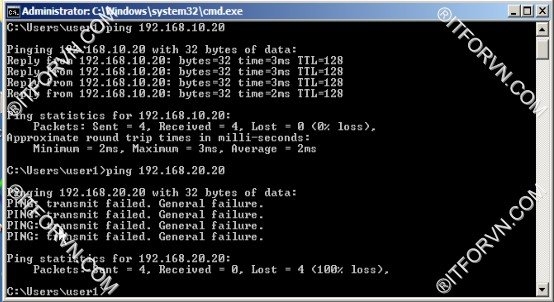

  • Tiến hành kiểm tra lại thấy đã ping không thành công

ITFORVN.COM New0143image22 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

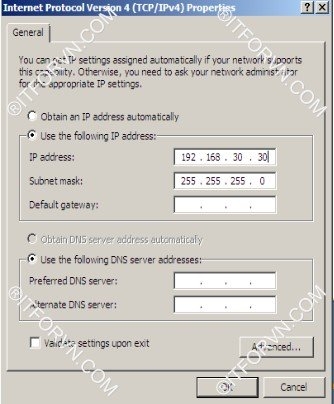

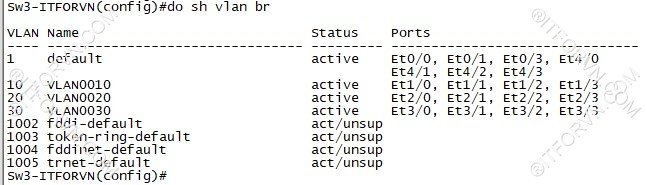

  • Test độ thông suốt giữa VLAN 10 và VLAN 30:

ITFORVN.COM New0144image23 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

ITFORVN.COM New0145image24 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

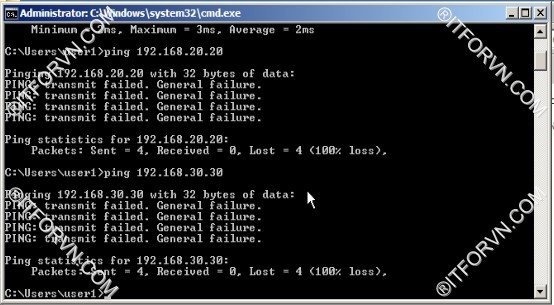

  • Sử dụng lệnh Ping kiểm tra: ta thấy không giao tiếp được giữa các VLAN khác nhau nếu không có thiết bị Layer 3 định tuyến.

ITFORVN.COM New0146image25 Tự Học CCNA Lab 3: Cấu hình VLAN, Trunking, VTP Tự Học ccna ccna

2. Demo hướng dẫn cấu hình VLAN, Trunking, VTP

Video hướng dẫn cấu hình VLAN, Trunking VTP:

—————————————————————————————————————————
