Tự Học CCNA Lab 6 Cấu hình DHCP

Nguyễn Lê Quân bởi Nguyễn Lê Quân
09/06/2020
trong Series CCNA
0

Mục lục

  • Cấu hình DHCP
    • Thực hiện cấu hình R1 làm DHCP Server
    • R1 làm DHCP Server và R2 làm DHCP Rely Agent
    • Cấu hình Static route trên R1
    • Lời Kết bài LAB

Cấu hình DHCP

Bài viết nên xem qua :
Series “Tự học CCNA”

ITFORVN.COM H1.-Sơ-đồ-bài-lab Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H1. Sơ đồ bài lab

Yêu cầu bài lab:

  1. Cấu hình các thông số cơ bản của Router
  2. Thực hiện cấu hình R1 làm DHCP Server cấp phát subnet 192.168.10.0/24 và R2 cấp phát subnet 192.168.20.0/24 cho các Clients
  3. R1 làm DHCP Server và R2 làm DHCP Rely Agent cấp phát subnet 192.168.10.0/24 và 192.168.20.0/24 cho các Clients

Thực hiện cấu hình:

Thực hiện cấu hình R1 làm DHCP Server

Cấp phát subnet 192.168.10.0/24 và 192.168.20.0/24 cho các Clients

R1:

Cấu hình R1 cấp phát subnet 192.168.10.0/24 cho LAN10

R1(config)#ip dhcp pool LAN10
R1(dhcp-config)#network 192.168.10.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.10.1
R1(dhcp-config)#dns-server 8.8.8.8
R1(dhcp-config)#ex
R1(config)#ip dhcp excluded-address 192.168.10.1

Cấu hình R2 cấp phát subnet 192.168.20.0/24 cho LAN20

R2(config)#ip dhcp pool LAN20
R2(dhcp-config)#network 192.168.20.0 255.255.255.0 R2(dhcp-config)#default-router 192.168.20.1
R2(dhcp-config)#dns-server 8.8.8.8
R2(dhcp-config)#ex
R2(config)#ip dhcp excluded-address 192.168.20.

Tiến hành xin cấp địa chỉ IP từ Clients

Client LAN10

ITFORVN.COM H2-Client-LAN10-nhận-IP Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H2. Client của LAN 10 nhận được IP từ DHCP

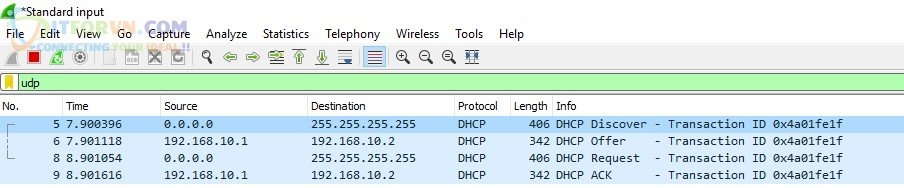

ITFORVN.COM Dung-Wireshark-capture-4-packet-cua-DHCP Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna  Ta tiến hành dùng Wireshark bắt các gói tin của DHCP

Client LAN 20

ITFORVN.COM H2-Client-LAN20-nhận-IP Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H3. Client của LAN 20 nhận được IP từ DHCP

Thực hiện show cấu hình “show ip dhcp binding” để xem DHCP server đã cấp phát các địa chỉ nào cho các Pool

R1:

ITFORVN.COM H3.-Show-ip-dhcp-binding-trên-R1 Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H4. Tiến hành show dhcp binding

R2:

ITFORVN.COM H4.-Show-ip-dhcp-binding-trên-R2 Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H5. Tiến hành show dhcp binding
ITFORVN.COM H4.-Show-ip-dhcp-binding-trên-R2 Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H5. Tiến hành show dhcp binding



R1 làm DHCP Server và R2 làm DHCP Rely Agent

Cấp phát subnet 192.168.10.0/24 và 192.168.20.0/24 cho các Clients

Trước tiên ta tiến hành xóa cấu hình DHCP pool trên R2.

R2(config)#no ip dhcp pool LAN20

Tiến hành cấu hình trên R1 làm DHCP Server, R2 là DHCP Relay Agent

R1:

R1(config)#ip dhcp pool LAN20
R1(dhcp-config)#network 192.168.20.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.20.1
R1(dhcp-config)#dns-server 8.8.8.8
R1(dhcp-config)#ex
R1(config)#ip dhcp excluded-address 192.168.20.1

R2: Cấu hình DHCP Relay Agent

R2(config)#int e0/1
R2(config-if)#ip helper-address 172.16.12.1
R2(config-if)#ex

Cấu hình Static route trên R1

Để R1 trả về các gói tin DHCP cho Clients LAN 20

R1(config)#ip route 192.168.20.0 255.255.255.0 172.16.12.2

Clients VLAN20 đã nhận được IP

ITFORVN.COM H4.-Show-ip-dhcp-binding-trên-R2 Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H5. Clients VLAN20 đã nhận được IP
ITFORVN.COM Capure-DHCP-Relay-Agent Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna

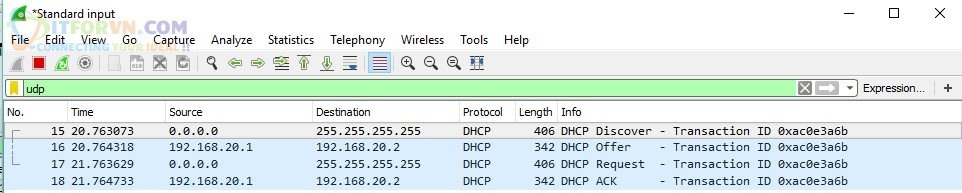

Capture 4 packet DHCP Clients – DHCP Relay
ITFORVN.COM Capture-DHCP-Relay-Agent-2 Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna

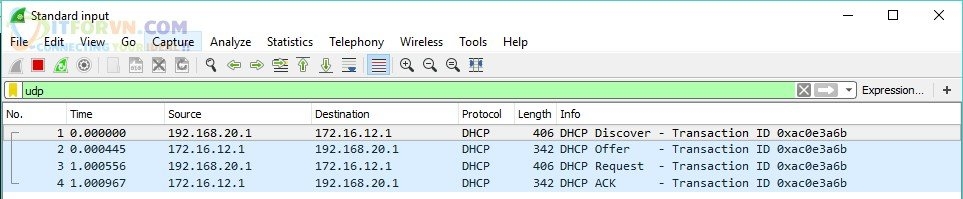

Capture 4 packet DHCP Server – DHCP Relay

“show ip dhcp binding” trên Server: ta thấy R1 cấp phát 2 địa chỉ IP cho 2 clients

ITFORVN.COM H5.-Show-ip-dhcp-binding-trên-Server Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H6. “show ip dhcp binding” trên Server

Tiến hành “show ip dhcp pool” để xem detail về các Pool DHCP

ITFORVN.COM H6.-Show-ip-dhcp-POOL-trên-DHCP-Server Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H7. “show ip dhcp pool” trên Server

Trên PC1 (LAN10) ta thử đặt IP tĩnh và xem DHCP Server xử lý conflict IP

ITFORVN.COM H7.-Set-IP-tĩnh-lên-Client-LAN10 Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H8. Đặt IP tĩnh để test IP conflict
ITFORVN.COM H8.-DHCP-Server-phát-hiện-và-xử-lý-Conflict-IP Tự Học CCNA Lab 6 Cấu hình DHCP Tự Học ccna ccna
H9. DHCP Server xử lý conflict IP

*Mar 25 14:56:01.675: %DHCPD-4-PING_CONFLICT: DHCP address conflict:  server pinged 192.168.10.3.

Bản tin log của DHCP

DEMO bài LAB:

Part 1

Part 2

Lời Kết bài LAB

Bài chia sẻ về“Cấu hình DHCP “của mình xin tạm dừng tại đây. Bài chia sẻ tiếp theo mình xin chia sẻ về“Cấu hình Etherchannel“. Hãy theo dõi bài viết tiếp theo trong Series Tự học CCNA tại website và blog itforvn.com nhé. Nếu có thắc mắc hay đóng góp các Anh em hãy comment bên dưới nhé! Thân ái!

Tác giả:  Quân Lê – ITFORVN.COM
