Hướng dẫn cấu hình RAID máy chủ HP DL380 Gen10

Tiếp theo, mình xin chia sẻ tiếp về loạt bài cấu hình máy chủ HP DL380 Gen 10 : Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10.

Các bạn có thể theo dõi bài viết trước về Hướng dẫn cấu hình IP ILO máy chủ HP DL380 Gen10 tại đây

RAID là chữ viết tắt của Redundant Array of Independent Disks.

Ban đầu, RAID được sử dụng như một giải pháp phòng hộ vì nó cho phép ghi dữ liệu lên nhiều đĩa cứng cùng lúc. Về sau, RAID đã có nhiều biến thể cho phép không chỉ đảm bảo an toàn dữ liệu mà còn giúp gia tăng đáng kể tốc độ truy xuất dữ liệu từ đĩa cứng. Các loại RAID được phổ biến như: RAID 0, RAID 1, RAID 5, RAID 6, RAID 0 1.

Bạn có thêm tham khảo thêm về Raid tại đây

Để cấu hình Raid, khi mở nguồn máy chủ ta chọn vào giao diện Intelligent Provisioning tại màn hình POST.

Nhấn F10 để vào giao diện Intelligent Provisioning.

HP380gen10 1 1 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

Chọn Perform Maintenance

HP380gen10 2 1 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

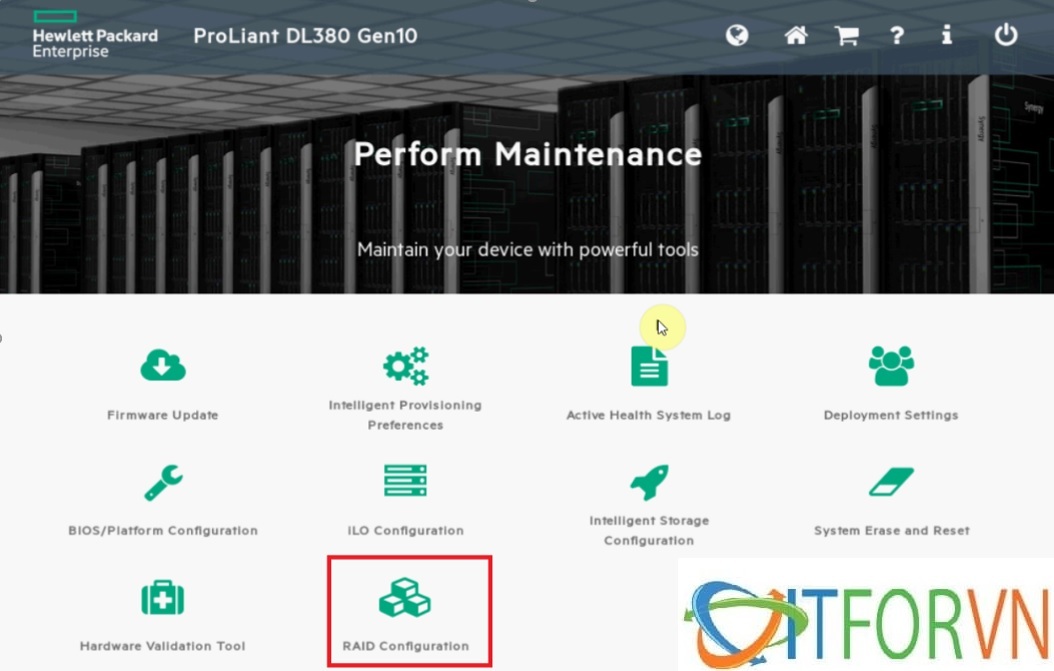

Tại giao diện Perform Maintenance, chọn Raid Configuration.

Raid HPEDL380Gen10 pic1 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

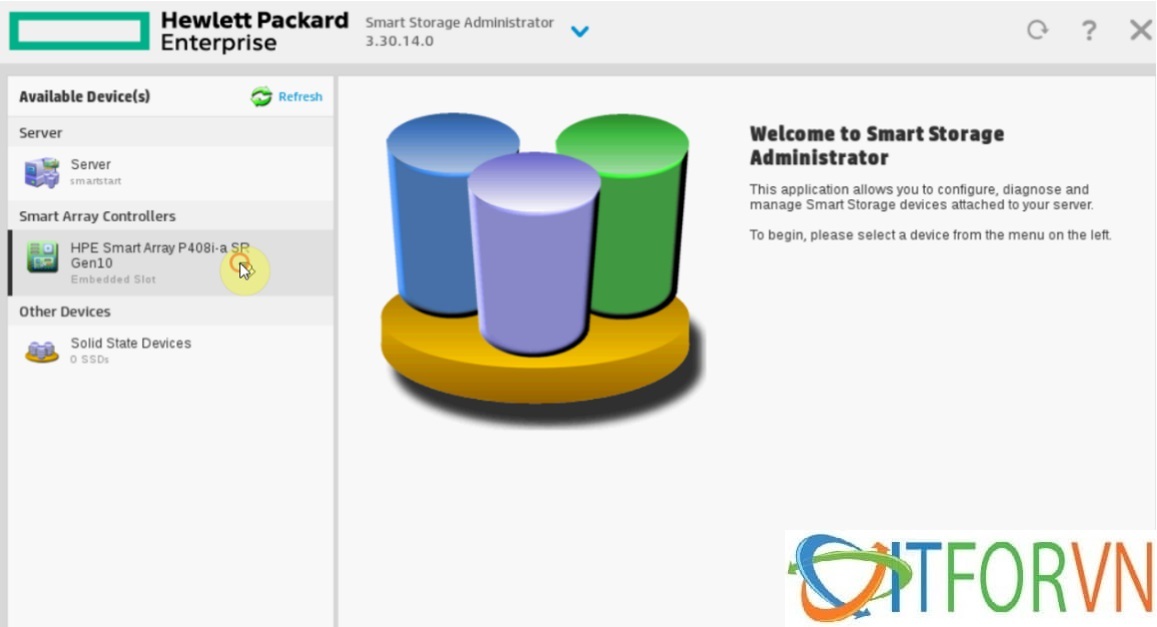

Đây là giao diện của phần RAID Configuration – Smart Storage Administrator. Đầu tiên, ta sẽ chọn card Raid để bắt đầu cấu hình. Nhấn chọn HPE Smart Array P408i-a SP Gen10.

Raid HPEDL380Gen10 pic2 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

Chọn Configure.

Raid HPEDL380Gen10 pic3 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

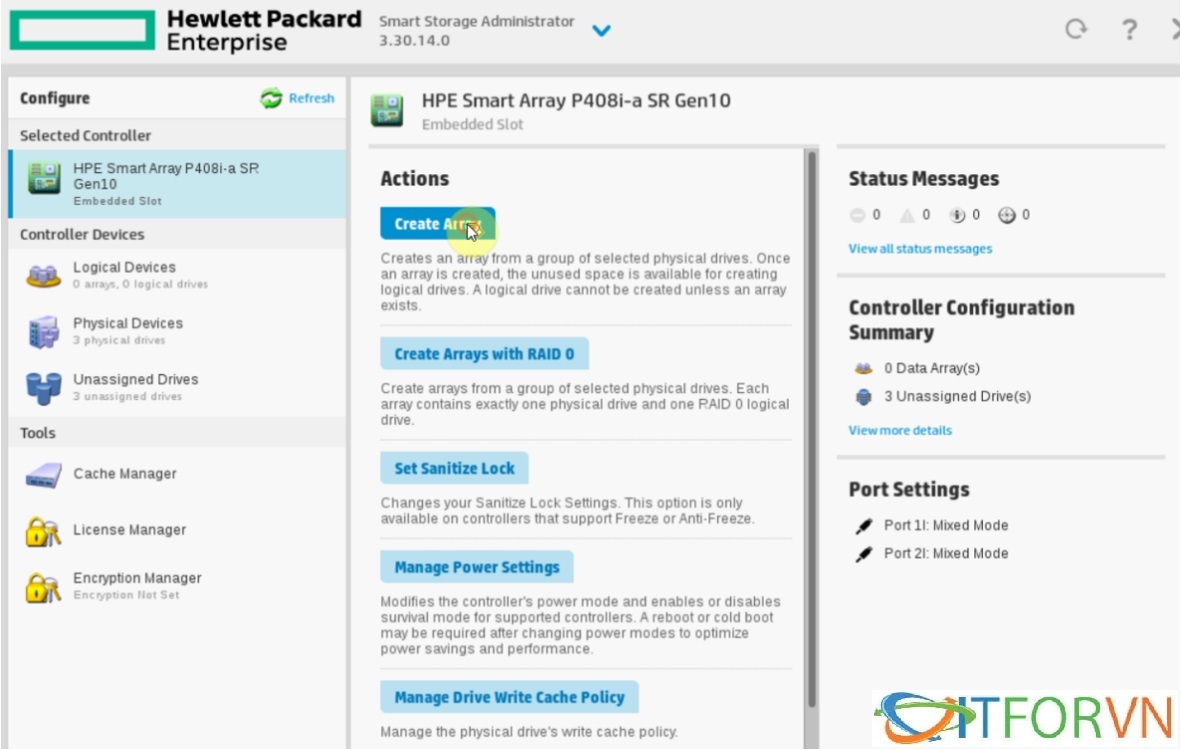

Chọn Create Array.

Raid HPEDL380Gen10 pic4 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

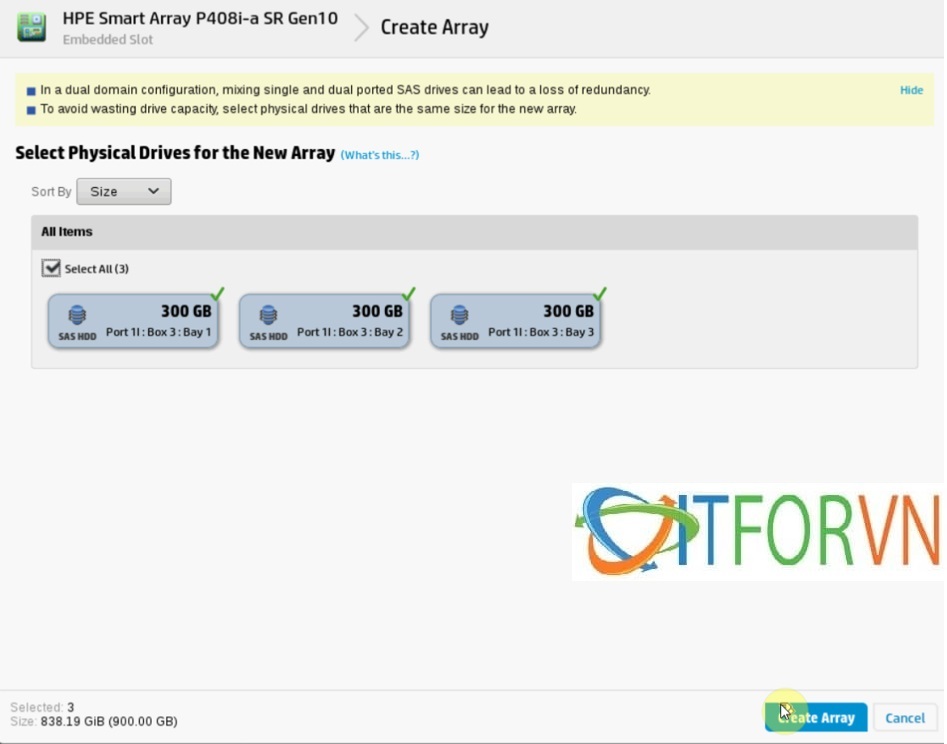

Chọn cả 3 ổ cứng SAS 300 GB và nhấn Create Array.

Raid HPEDL380Gen10 pic5 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

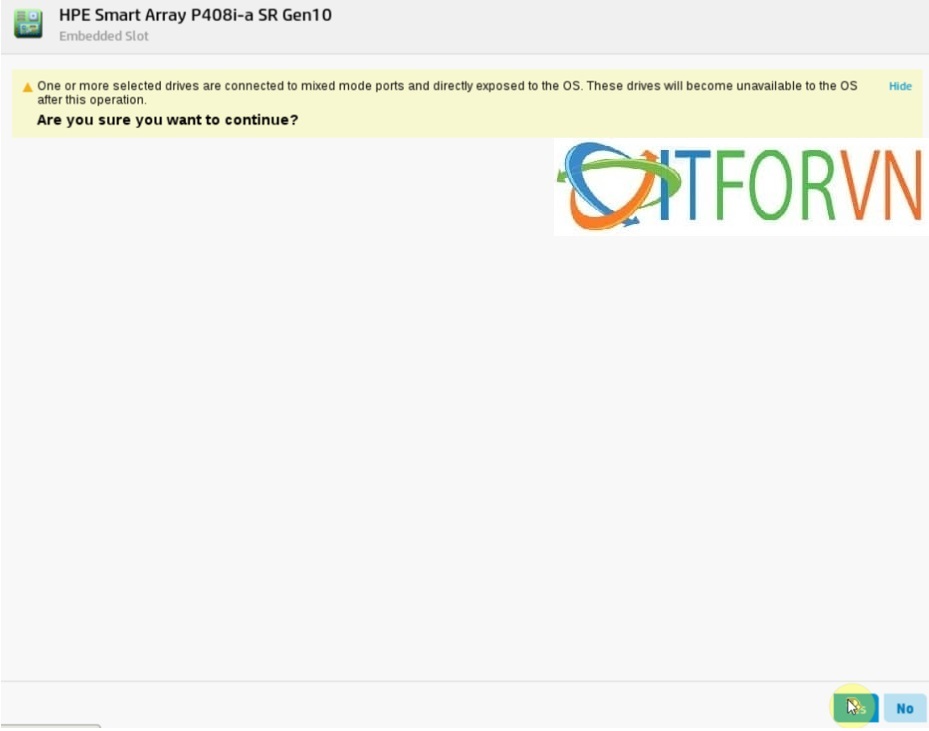

Nhấn Yes.

Raid HPEDL380Gen10 pic6 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

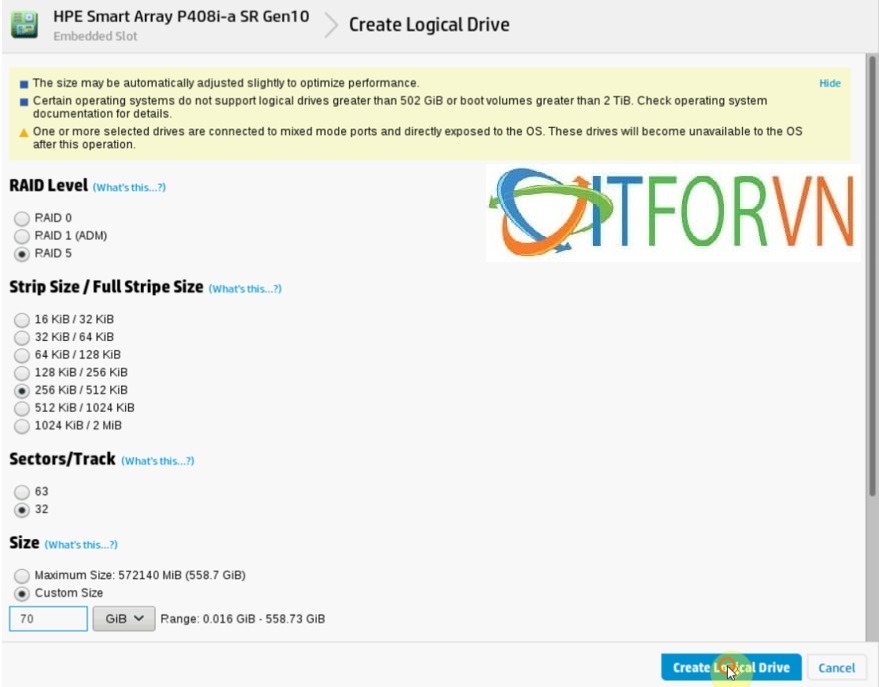

Tại mục Raid Level, chọn Raid 5. Tại mục Strip Size/ Full Stripe Szie, chọn 256 Kib / 512 Kib. Tại mục Sectors/Track, chọn 32. Tại mục Size, chọn Custom Size và nhập 70 Gib. Nhấn Create Logical Drive.

Raid HPEDL380Gen10 pic7 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

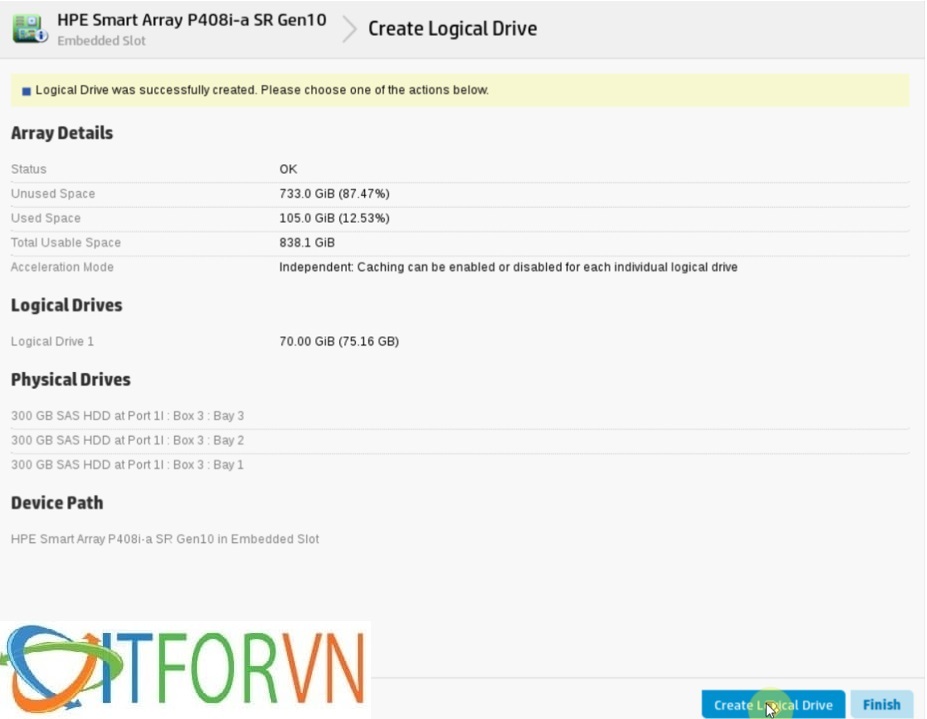

Chọn Create Logical Drive.

Raid HPEDL380Gen10 pic8 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

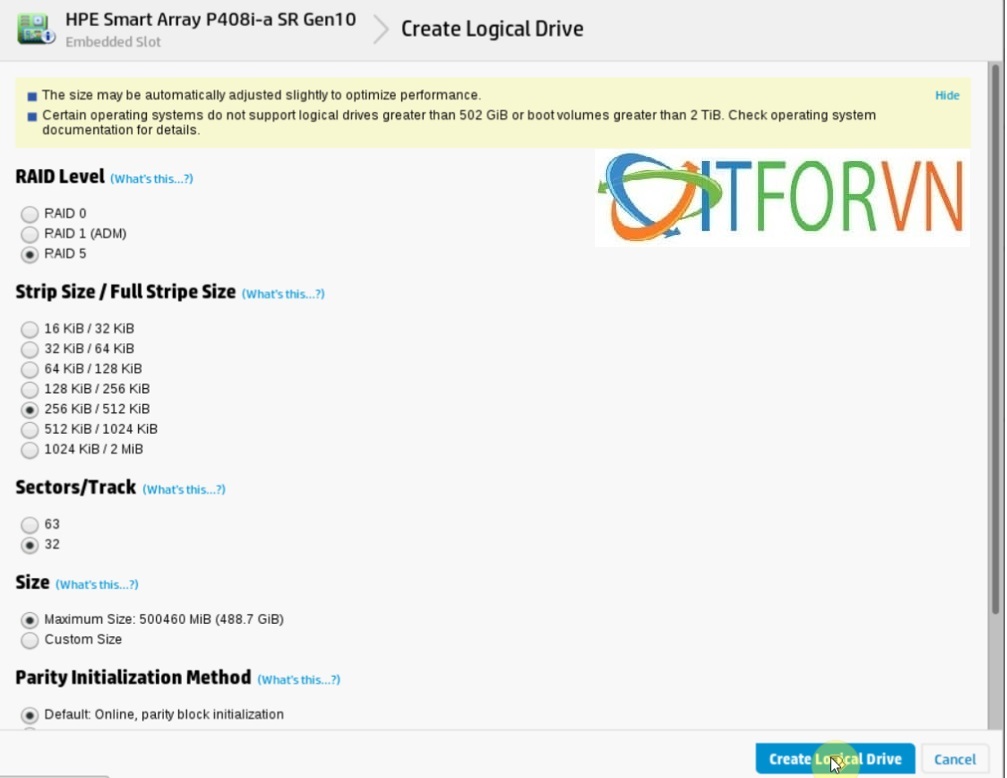

Tại mục Raid Level, chọn Raid 5. Tại mục Strip Size/ Full Stripe Szie, chọn 256 Kib / 512 Kib. Tại mục Sectors/Track, chọn 32. Tại mục Size, chọn Maximum. Nhấn Create Logical Drive.

Raid HPEDL380Gen10 pic9 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

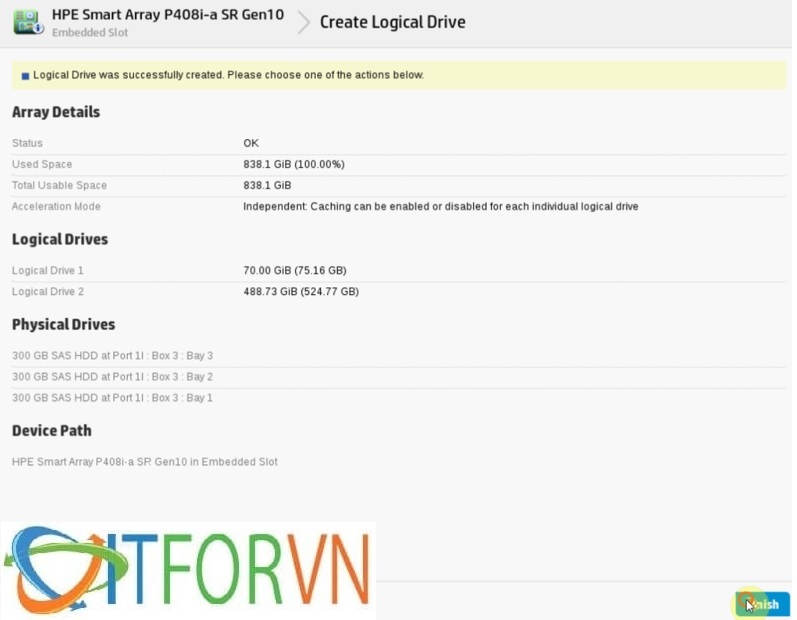

Nhấn Finish.

Raid HPEDL380Gen10 pic10 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10

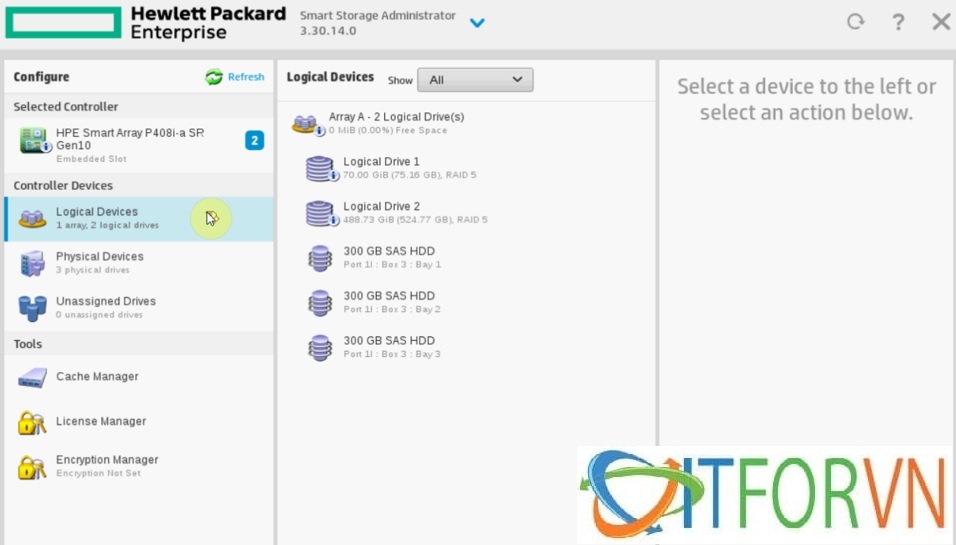

Tại giao diện HPE Smart Array P408i-a SR Gen10, chọn Logical Devices sẽ thấy hai Logical Drice mới tạo : 70 Gib và 488.73 Gib.

Raid HPEDL380Gen10 pic11 Hướng dẫn cấu hình Raid máy chủ HP DL380 Gen10
