Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

Trong các bài trước ITFORVN đã hướng dẫn các bạn cách cài đặt cũng như sử dụng EVE-NG trên VMWARE, tuy nhiên một số bạn muốn tìm hiểu cách cài đặt EVE-NG lên Hyper-V, vì vậy chúng mình thực hiện bài viết này.

Phần 1: Cài Đặt OS

Khởi động Hyper-V trên Windows:



Chọn New -> Virtial Machine.

image001 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

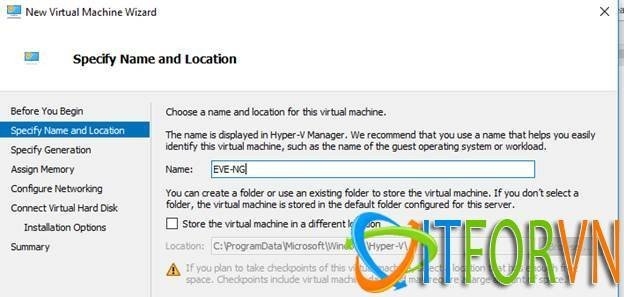

Đặt tên máy ảo và chọn Next.

image002 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

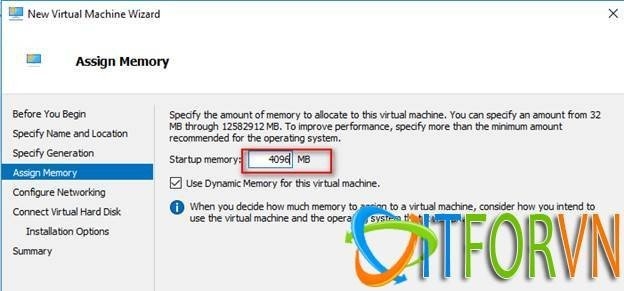

Set  RAM cho máy ảo EVE-NG

image003 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

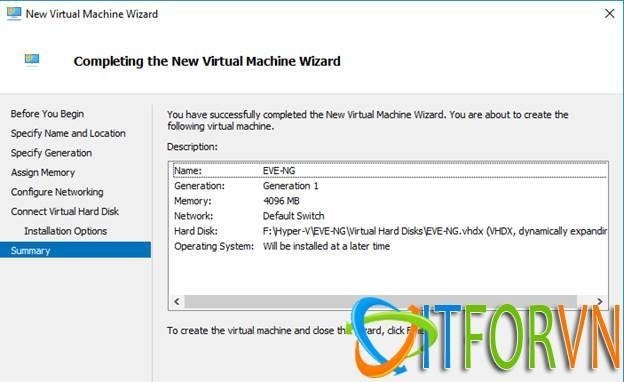

Connection: chọn Default Switch

Chọn đường dẫn lưu file, – Next

image004 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

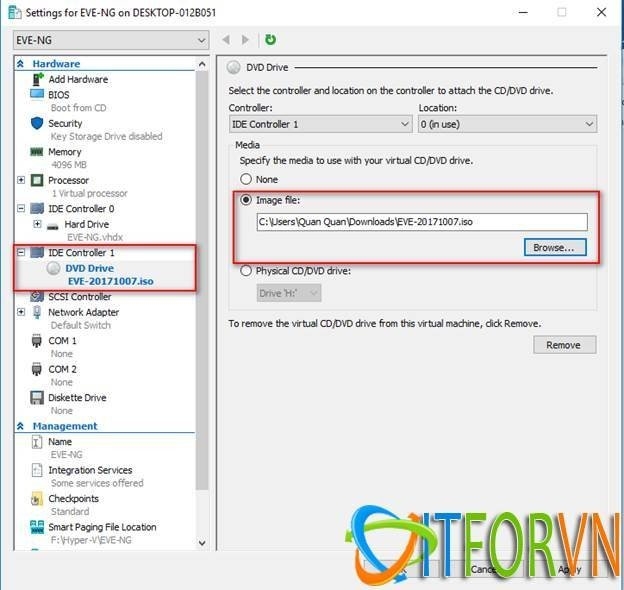

Finish Máy Ảo và Click vào Setting à Add file ISO của EVE vào:

image005 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

Start máy ảo và tiến hành cài đặt EVE-NG

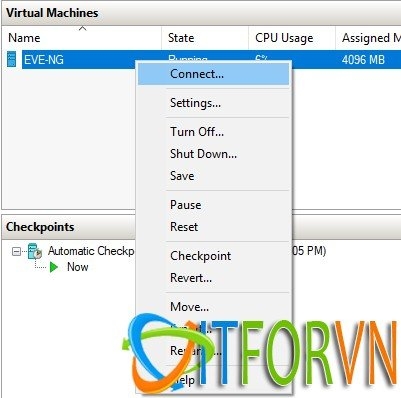

Click on Connect để vào giao diện máy ảo EVE-NG

image006 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

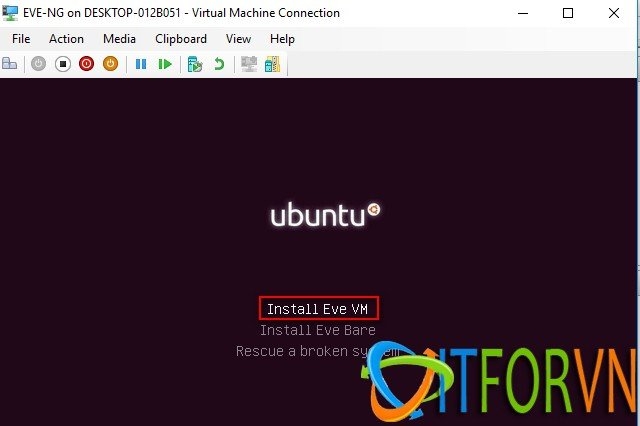

Tiến hành cài đặt bằng file iso của EVE-NG

image007 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

Chọn Install EVE VM

Cài đặt như Cài đặt Ubuntu 16.06

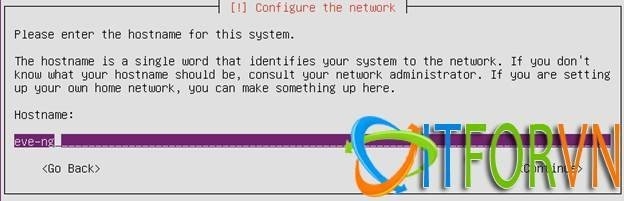

Đặt hostname cho máy chủ EVE-NG

Bước hostname này các bạn phải chú ý nhé- sẻ dính tới bước active license
image008 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

Các bạn cứ cài đặt bình thường như cài đặt Ubuntu

Sau khi Finish tiến trình cài đặt, tiến hành đợi máy tình restart lại.

Phần 2: Tiến Hành Active License

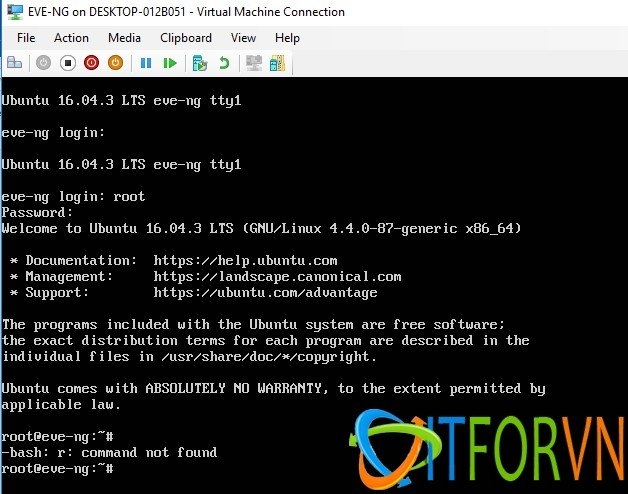

Tiến hành log in vào EVE-NG (default account: root/eve).

image009 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

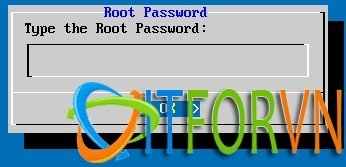

Đổi password root:

image010 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

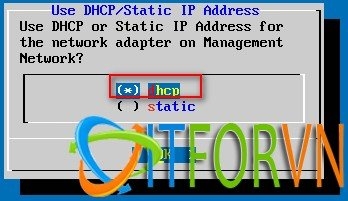

Setup Network

image011 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

  • Tiếp theo chọn Direct connection

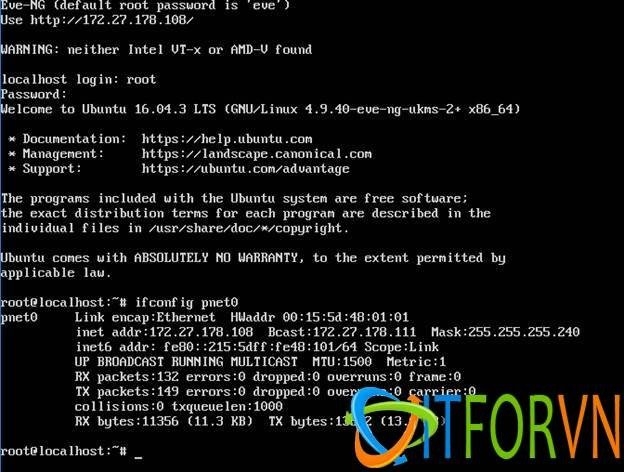

  • Tiến hành login với password mới:

image012 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

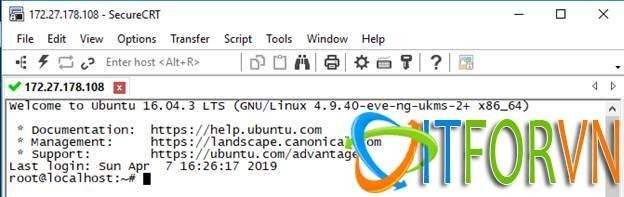

SSH Login

  • Tiến hành truy cập SSH vào địa chỉ IP: pnet 0image013 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V
  • Tiến hành update và upgrade bằng 2 câu lệnh sau:
apt-get update
apt-get upgrade

Phần 3: Tiến Hành Import IOL Image Và Active License

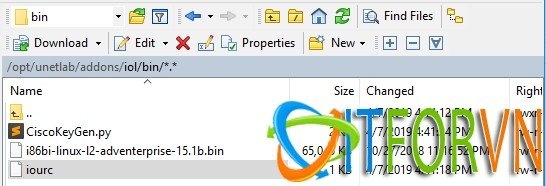

Dùng winSCP truy cập vào hệ thống để add images và license file:

  • Truy cập vào đường dẫn:
    /opt/unetlab/addons/iol/bin

    Tiến hành đẩy các images và file license vào:

    image014 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

SSH Vào Hệ Thống Để Activate License

root@localhost:/opt/unetlab/addons/iol/bin# ll
total 65064
drwxr-xr-x 2 root root     4096 Apr  7 16:42 ./
drwxr-xr-x 4 root root     4096 Apr  7 16:14 ../
-rw-r--r-- 1 root root     1608 Apr  7 16:41 CiscoKeyGen.py
-rw-r--r-- 1 root root 66605324 Oct 27 23:16 i86bi-linux-l2-adventerprise-15.1b.bin
-rw-r--r-- 1 root root       36 Apr  7 16:41 iourc
root@localhost:/opt/unetlab/addons/iol/bin#
root@localhost:/opt/unetlab/addons/iol/bin# python CiscoKeyGen.py



 Dán Kết Quả Sau Khi Chạy:

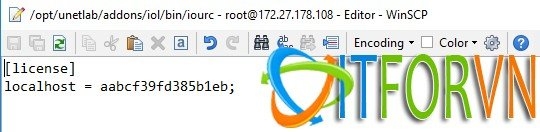

  • Tiến hành dùng code license vừa nhận được dán vào file iourc

    root@localhost:/opt/unetlab/addons/iol/bin# python CiscoKeyGen.py

    *********************************************************************
    Cisco IOU License Generator - Kal 2011, python port of 2006 C version
    hostid=007f0100, hostname=localhost, ioukey=7f04c9

    *********************************************************************
    Create the license file $HOME/.iourc with this command:
     echo -e '[license]\nlocalhost = aabcf39fd385b1eb;' | tee $HOME/.iourc

    The command adds the following text to $HOME/.iourc:
    [license]
    localhost = aabcf39fd385b1eb;

    *********************************************************************
    Disable the phone home feature with this command:
     grep -q -F '127.0.0.1 xml.cisco.com' /etc/hosts || echo '127.0.0.1 xml.cisco.com' | sudo tee -a /etc/hosts

    The command adds the following text to /etc/hosts:
    127.0.0.1 xml.cisco.com

    *********************************************************************
    root@localhost:/opt/unetlab/addons/iol/bin#




    image015 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

  • Save lại và fix permission bằng lệnh
    /opt/unetlab/wrappers/unl_wrapper -a fixpermissions
  • Đến đây đã activate license thành công tiến hành cài được Client để lab:

Tạo Lab

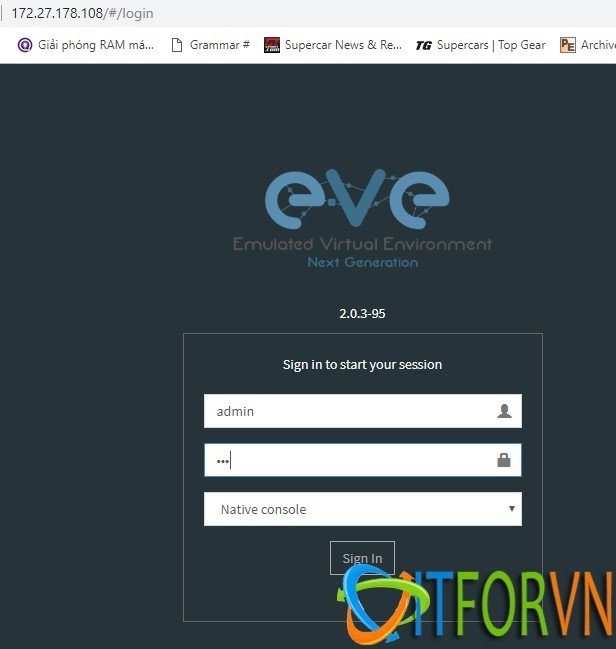

  • Truy cập vào trình duyệt theo đường dẫn (mặc định admin/eve) http://(IP server)
    image016 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

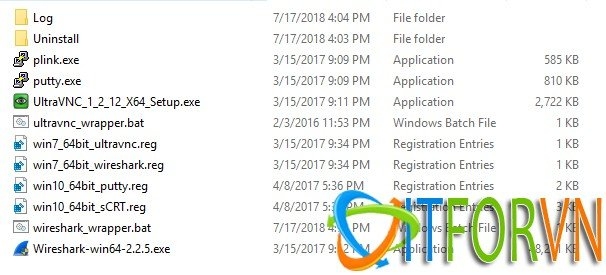

  • Cài đặt Client for Window từ trang chủ eve-ng.net
    image017 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

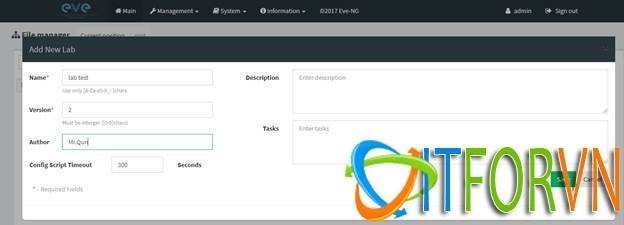

  • Tiến hành tạo New Lab như hình:
    image018 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V

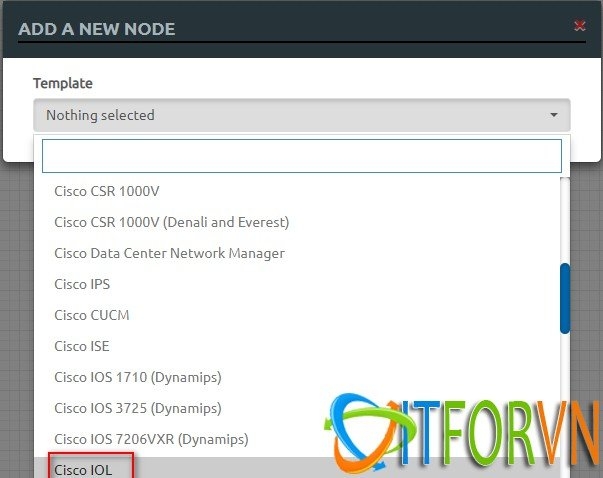

  • NODE à Cisco IOL
    image019 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V
  • Tiến hành edit thiết bị:
    image020 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V+ Number: số lượng thiết bị+ Image: Switch, Router  hay Firewall+ Name: thiết bị+ NVRAM and RAM

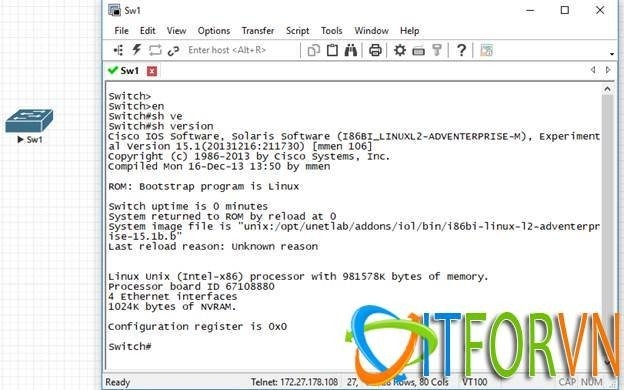

  • Tiến hành Start thiết bị như hình: Double click vào icon sau khi đã cài đặt EVE-NG Client và chạy Registry
    image021 Cách Cài Đặt EVE-NG Trên Máy Ảo Hyper-V



Tác giả:  Nguyễn Văn LongITFORVN.COM
