[LAB-JNI-SW01] Cấu Hình Cơ Bản VLAN trên Switch Catalyst Cisco

Cisco là một trong những ông lớn trong ngành mạng, các sản phẩm Router của Cisco đã khẳng định được tên tuổi của hãng từ năm 1990, trong khi hãng chỉ mới thành lập năm 1984. Ngoài các dòng Router Cisco phổ biến, thì Cisco còn có dòng sản phẩm chuyển mạch “thần thánh” mang tên Cisco Catalyst Switch.

Trong bài LAB ngày hôm nay, mình muốn giới thiệu với các AE về một số tính năng cơ bản của Switch Cisco khi tham gia hệ thống mạng, sau đây là một số nội dung cần thiết của bài LAB:

[LAB-JNI-SW01] Cấu Hình Cơ Bản VLAN trên Switch Catalyst Cisco

Mục tiêu:

-Bài lab giúp cho bạn có thể tự học và hiểu rõ hơn cách cấu hình VLAN 1-1001, cũng như các lệnh cấu hình để switch hoạt động trong mạng, theo tiêu chuẩn của hệ điều hành Switch “Cisco Catalyst IOS “. Ngoài ra, các bạn sau khi cấu hình xong, phải biết thêm những câu lệnh kiểm tra các tính năng mà mình đã cấu hình trên switch, xem hoạt động có ổn không.

Ý nghĩa:

-Nội dung VLAN trong lab này giúp bạn chia nhỏ hệ thống mạng thành nhiều miền broadcast khác nhau, tăng băng thông mạng, tránh việc bị lưu lượng broadcast chiếm hết băng thông gây tình trạng mạng bị chậm hoặc nghẽn mạng so với thiết kế mạng ban đầu.

Cấp độ: Lab dành cho các thàn viên Junior Network Infrastructure.

Độ khó LAB: 4/10

Thời Gian LAB chuẩn: ít hơn 10 phút

Kiến thức bổ trợ trước khi làm LAB:

+Tìm hiểu về mô hình triển khai SW trong hệ thống mạng theo chuẩn Core-Distribute-Access.

+Tìm hiểu về các dòng SW trên thị trường hiện nay của Cisco theo Core-Distribute-Access.

+Tìm hiểu về SW Layer 2 là gì, Layer 3 là gì? SW nằm trong tầng nào của mô hình OSI, TCP/IP.

+Một số gói tin phồồ biến sinh ra khi cấu hình SW( dùng WireShark bắt gói).

+Hiểu về VLAN trong mạng.

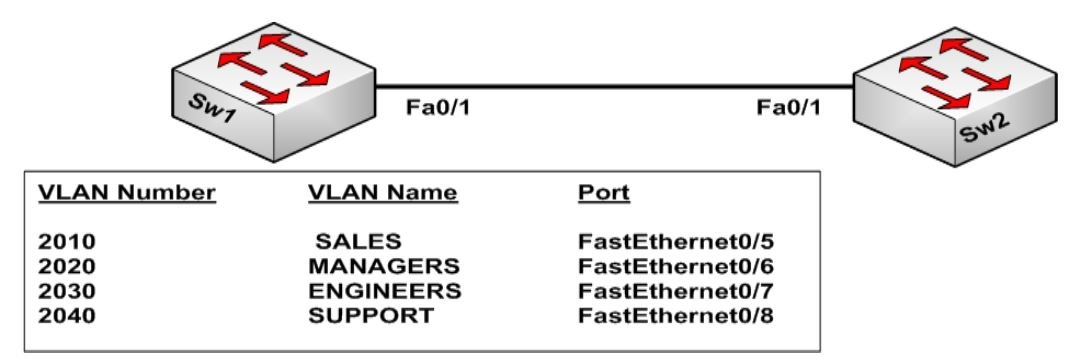

Mô hình bài LAB:
