Cấu Hình RAID Trên Server IBM X3650 M4

Như chúng ta đã biêt IBM là 1 trong những tập đoàn hàng đầu về cung cấp server cho các doanh nghiệp và các datacenter. Việc triển khai 1 server mới đối với anh em làm server và hạ tầng là việc chúng ta thường xuyên làm, tuy nhiên có nhiều trường hợp chúng ta chỉ làm 1 vài lần rồi sài cho đến khi hư hẳn server thì thôi.

Với những anh em mới vào nghề thì việc setup 1 server mới là 1 điều rất thú vị và mang đến nhiều trải nghiệm khác nhau. Và việc đầu tên trong quy trình setup đó bạn cần quan tâm là setup raid cho nó. Về các khái niệm về các bài raid mình xin giới thiệu ở 1 bài viết khác, trong bài viết nầy mình sẽ tập trung giới thiệu về cách raid trên server ibm x3650 m4.

Xin tản mạng sơ 1 chút về raid, raid trên server được chia làm 2 loại đó là raid cứng và raid mềm, đối với dòng x3650 m4 thì bản thân nó đã được tích hợp sẳn raid cứng. Đối với những server chưa được tích hợp raid cứng thì nếu bạn muốn raid cứng thì bạn phải gắn thêm 1 card raid vào.

Nhân tiện nói về card raid mình chia chém gió đôi chút xương máu đã từng trải đối với mấy em server chạy raid cứng. Việc raid của bạn là để đảm bảo các ổ cứng của bạn chạy tốt theo các chuẩn raid bạn đã cấu hình. Và dĩ nhiên tình trạng lỗi ổ cứng nằm trong tầm kiểm soát của bạn. Tuy nhiên có 1 số ít trường hợp bạn gặp phải là card raid bị hư. Khi đó nếu bạn gắn 1 card raid mới khác loại vào thì xác xuất bạn phải re-raid lại rất cao, và điều đó đi kèm với rủi ro là mất toàn bộ dữ liệu mà không cách nào cứu nỗi. Cách tốt nhất đối với các card raid bị hư bạn nên tìm đúng card raid loại tương ứng thay thế. Và nếu đang trong tình trạng hấp hối, có nghĩa là card raid bị phù dẫn đến tình trạng lúc boot được ổ cứng lúc thì không. Đối với những trường hợp nầy bạn tháo PIN của card raid ra để ở 1 chổ thoáng gần đó và khởi động lại cầu may và 1 biện pháp đi cùng là bạn dùng cục tẩy lâu chân tiếp xúc card rồi gắn vào, với cách làm nầy mình đã cứu được 1 em đang hấp hối hồi sinh tạm thời, và dĩ nhiên việc sau khi bạn hồi sinh chú nầy là move hết toàn bộ dữ liệu , backup os ra 1 ổ cứng gắn ngoài khác. Rồi sau đó tính đến phương án thay card raid. Tuy nhiên đối với các dòng server của IBM hiếm khi bạn gặp trường hợp như vừa chia sẽ ở trên.

Về raid cứng và raid mềm, đa số anh em trong nghề chọn raid cứng, vì nó đi đôi với sự ổn định.

Sau đây mình xin vào chi tiết triển khai raid trên server ibm system x3650 m4.

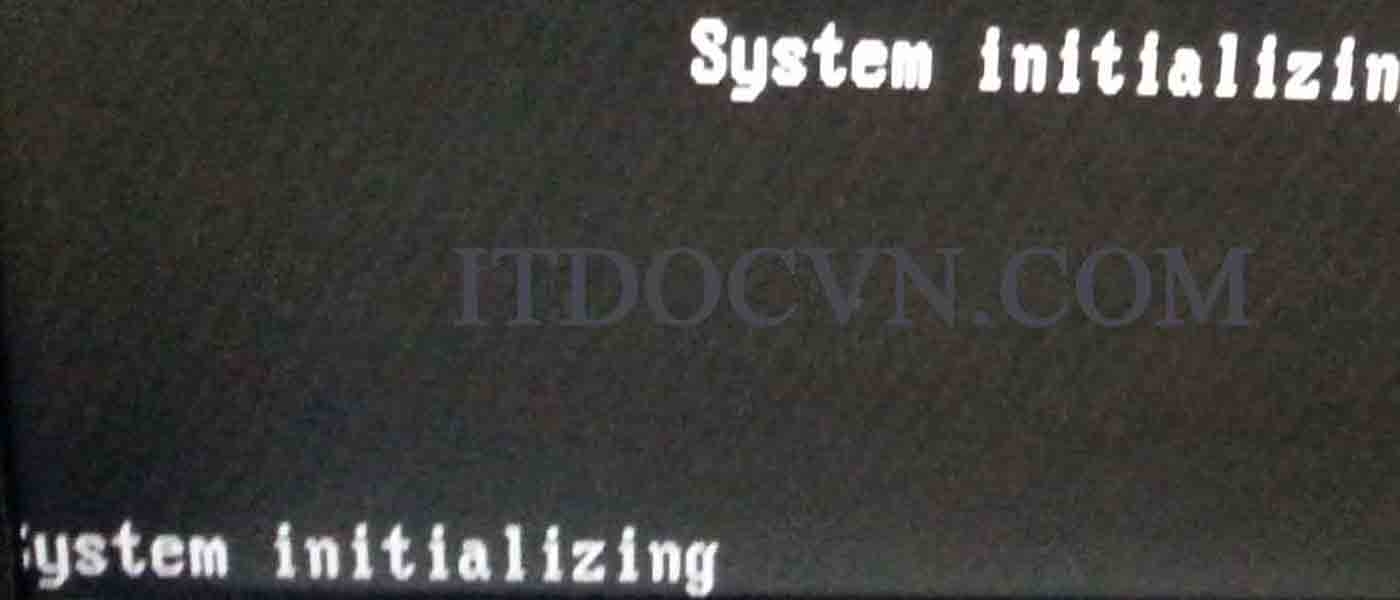

– Đầu tiên bạn khởi động server lên và đợi khoảng tầm hơn 5 phút cho quá trình system initializing.

Cau Hinh Raid Tren Server IBM X3650 M4-1

Hình 1: Cấu hình raid trên server IBM X3650 M4

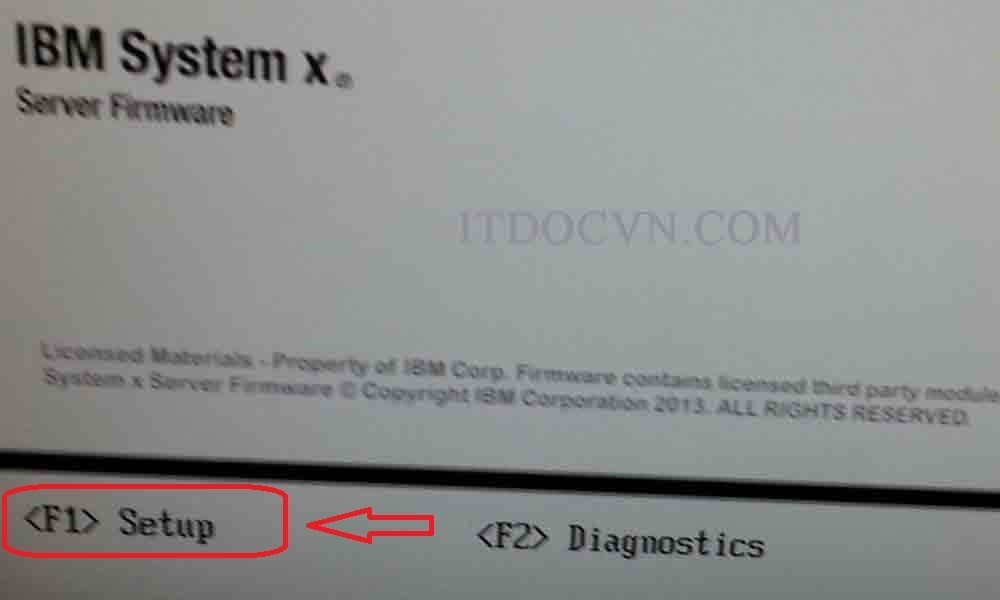

– Sau khi hệ thống vừa boot lên bạn chọn F1 để setup.

Cau Hinh Raid Tren Server IBM X3650 M4-2

Hình 2: Cấu hình raid trên server IBM X3650 M4

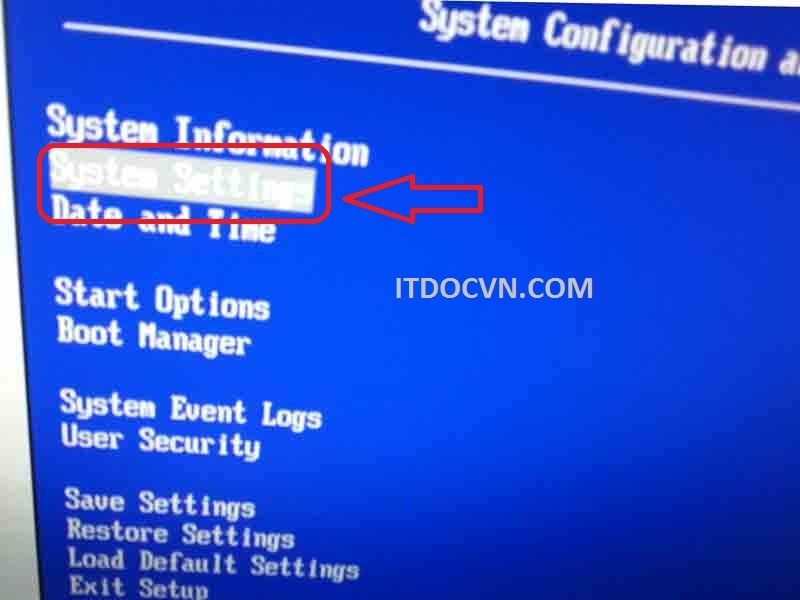

– Sau đó trong hộp thoại System Configuration and… bạn chọn chọn dòng số 2 : System Setting

Cau Hinh Raid Tren Server IBM X3650 M4-3

Hình 3: Cấu hình raid trên server IBM X3650 M4

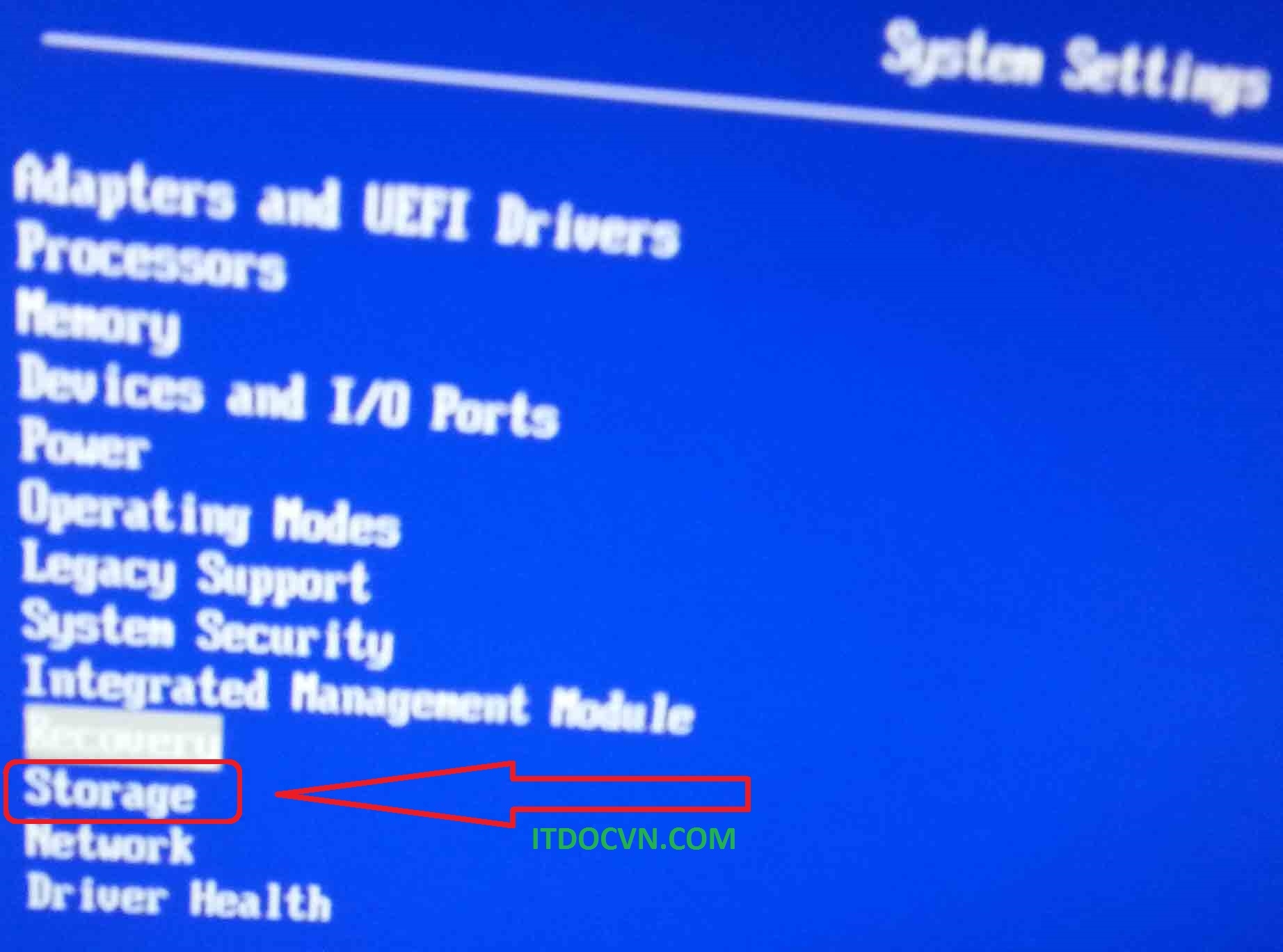

– Sau đó  Bước tiếp Trong hộp thoại System seting  theo bạn chọn dòng thứ 3 từ dưới đếm lên : Storage

Cau Hinh Raid Tren Server IBM X3650 M4-4

Hình 4: Cấu hình raid trên server IBM X3650 M4

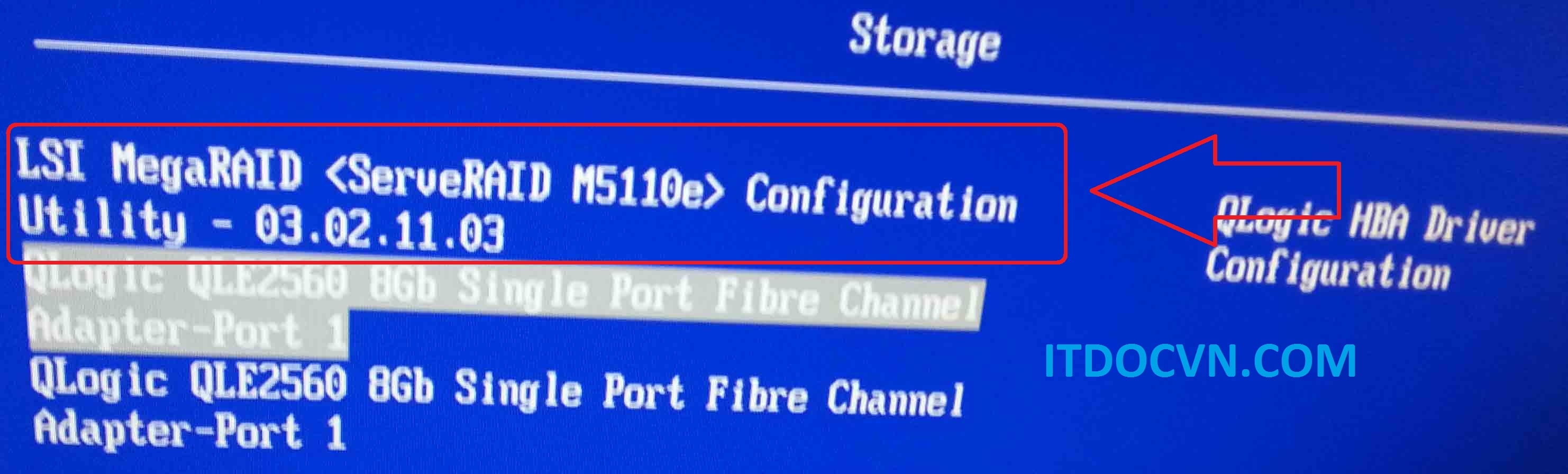

– Và trong hộp thoại Storage  bạn chọn tiếp dòng đầu tiên : LSI MegaRAID <ServeRAID M5510e>  Configuration Utility – 03.02.11.03

Cau Hinh Raid Tren Server IBM X3650 M4-5

Hình 5: Cấu hình raid trên server IBM X3650 M4

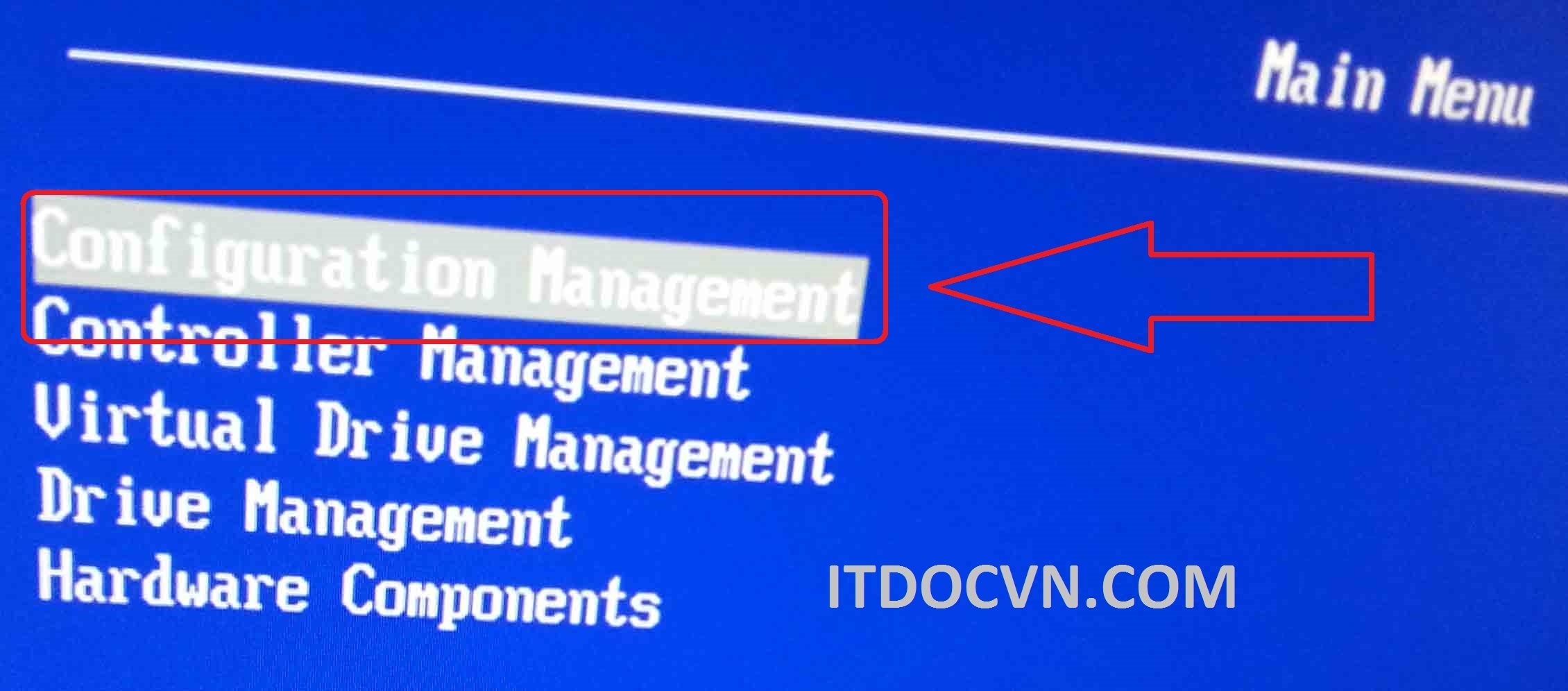

– Tiếp theo trong hộp thoại Main Menu bạn chọn Configuration Management.

Cau Hinh Raid Tren Server IBM X3650 M4-6

Hình 6: Cấu hình raid trên server IBM X3650 M4

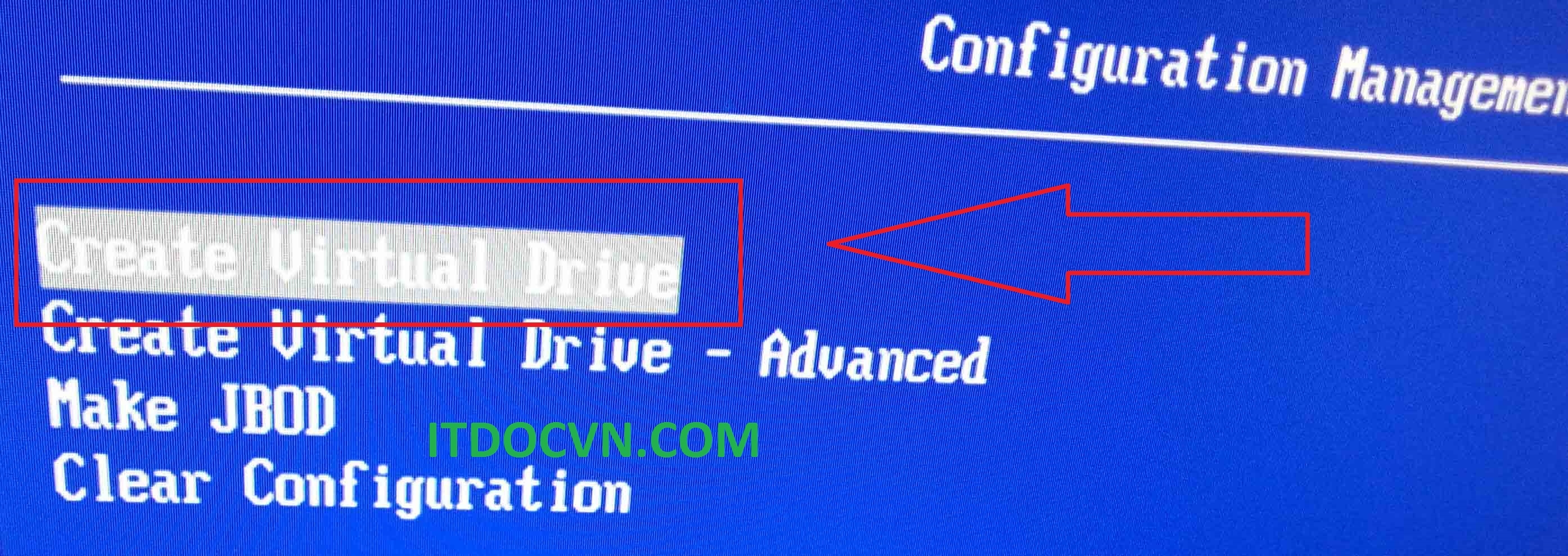

– Tiếp theo trong hộp thoại Configuration Management bạn chọn Create Virtual Drive để cấu hình RAID

Cau Hinh Raid Tren Server IBM X3650 M4-7

Hình 7: Cấu hình raid trên server IBM X3650 M4

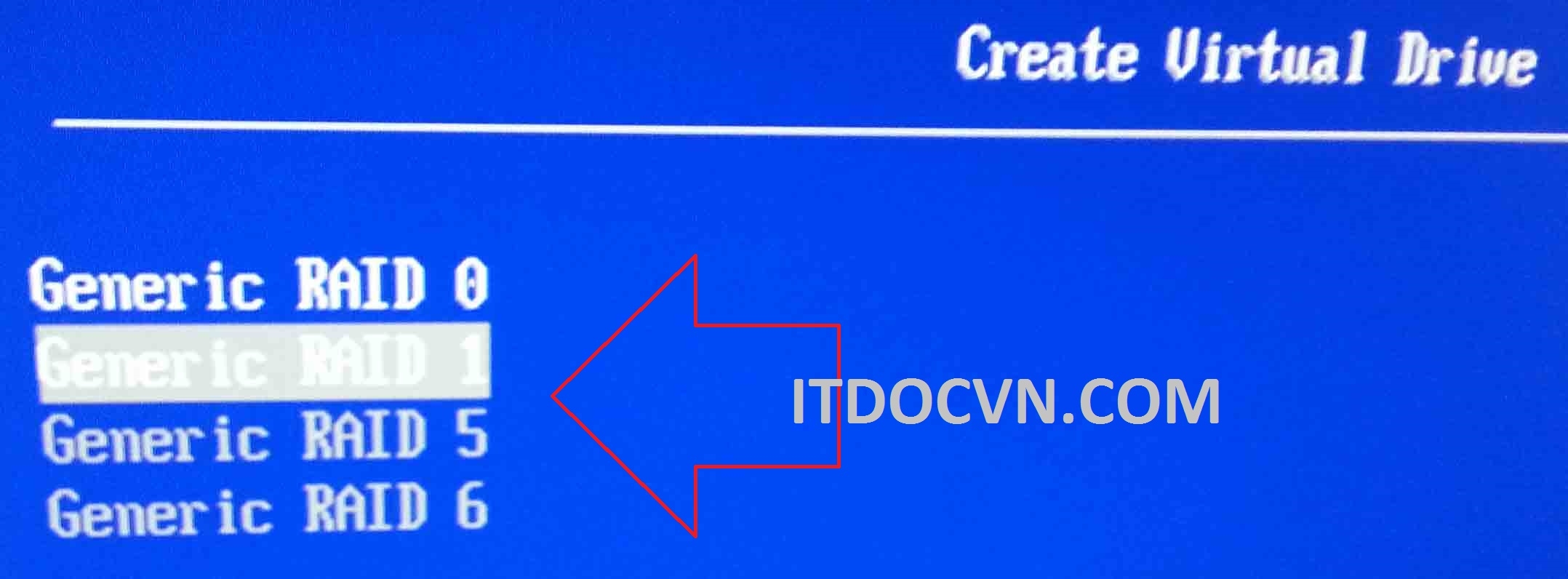

– Và tiếp theo bạn chọn loại RAID mình cần cấu hình. Ở đây mình cấu hình raid 1 với 2 ổ cứng đã gắn sẳn nên mình chọn raid 1

Cau Hinh Raid Tren Server IBM X3650 M4-8

Hình 8: Cấu hình raid trên server IBM X3650 M4

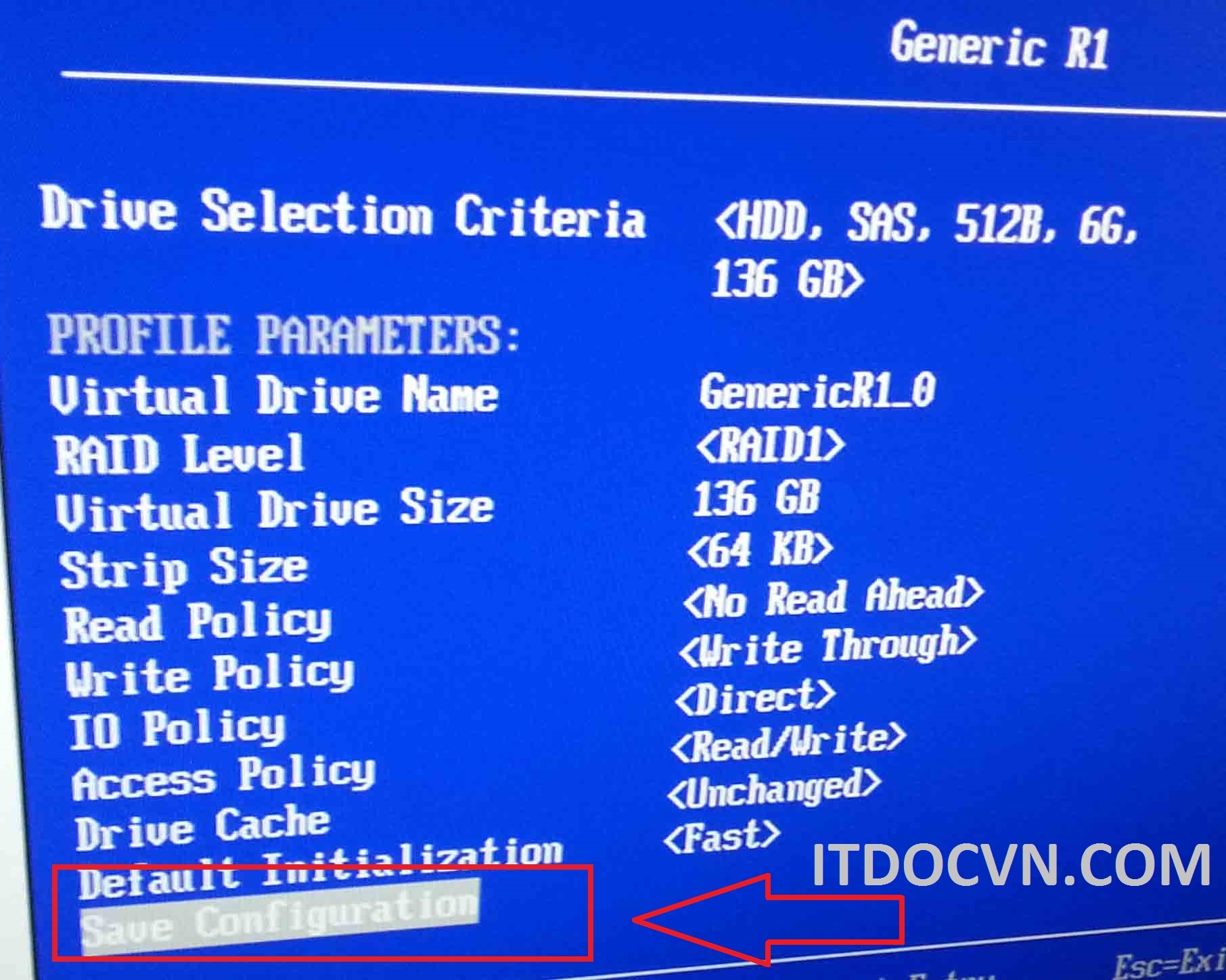

– Và Tiếp theo bạn chọn Save Configuration. Mặc định hệ thống đã chọn 2 ổ cứng vừa gắn vào làm raid 1.

Cau Hinh Raid Tren Server IBM X3650 M4-9

Hình 9: Cấu hình raid trên server IBM X3650 M4

– Và bước tiếp theo bạn Tick vào Confirm và chọn Yes

Cau Hinh Raid Tren Server IBM X3650 M4-10

Hình 10: Cấu hình raid trên server IBM X3650 M4

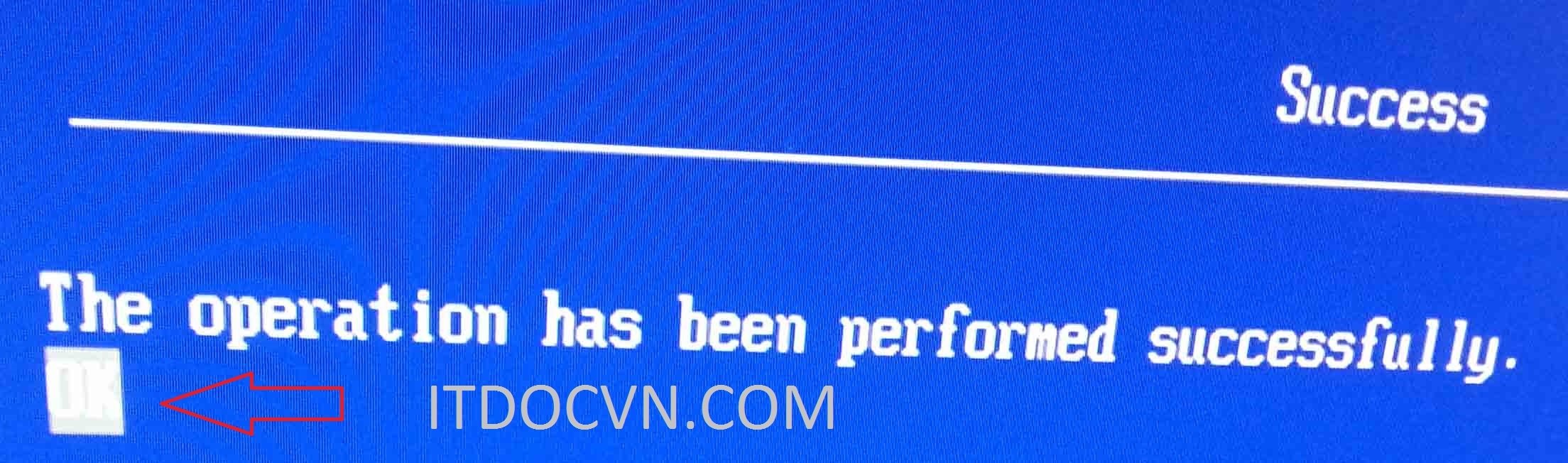

– Và sau đó bạn chọn OK để hoàn tất.

Cau Hinh Raid Tren Server IBM X3650 M4-11

Hình 11: Cấu hình raid trên server IBM X3650 M4

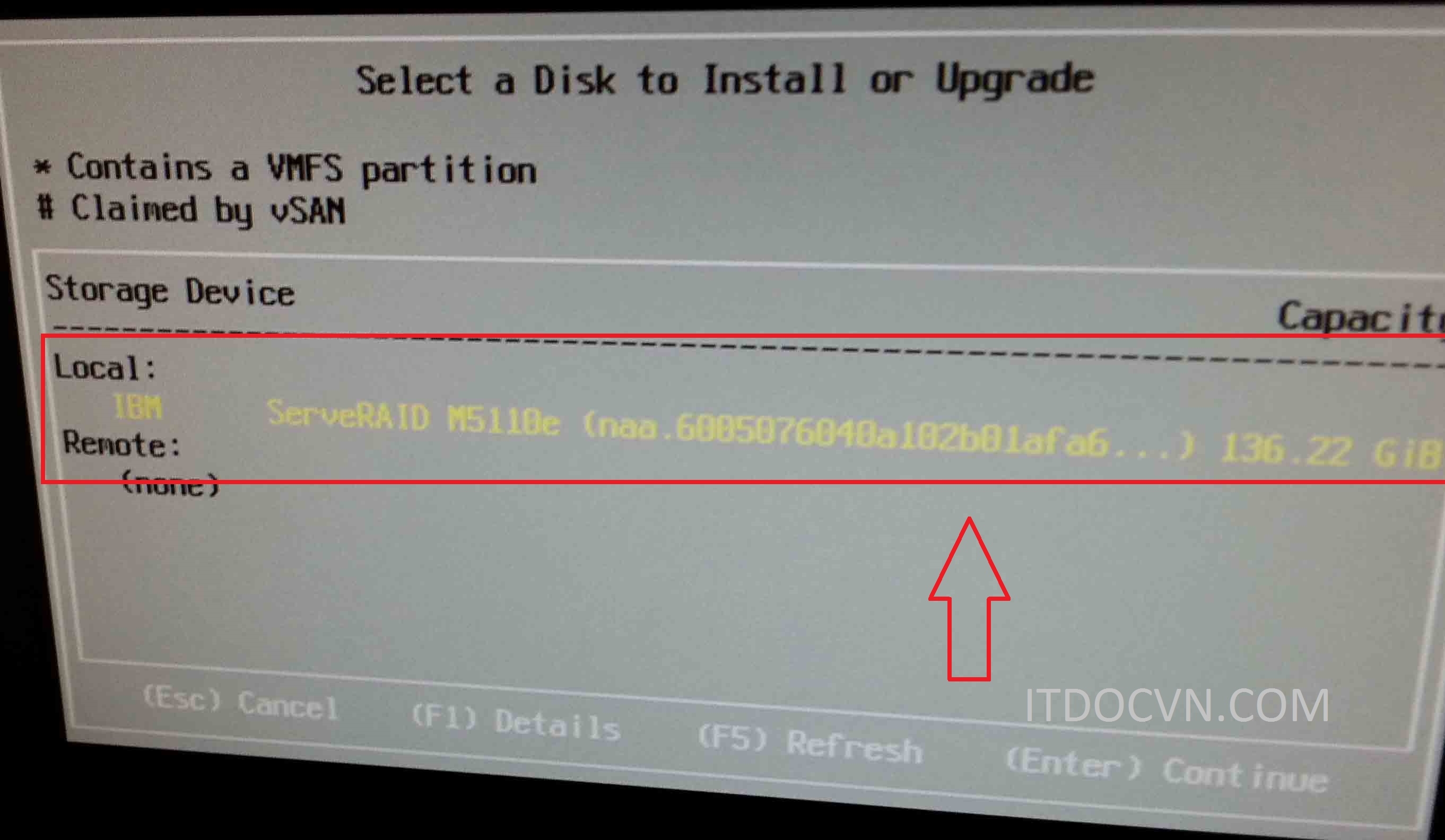

– Và bây giờ bạn có thể cài đặt hệ điều hành. Đối với trường hợp bạn cài ESXI thì bạn nên download đĩa esxi dành riêng cho dòng server IBM thì nó sẽ tích hợp đủ driver raid khi cài đặt. Như ở hình dưới esxi được cài trên đĩa vmware tích hợp cho dòng server IBM. Và ta thấy ổ cứng đã được raid thành công.

Cau Hinh Raid Tren Server IBM X3650 M4-12

Hình 12: Cấu hình raid trên server IBM X3650 M4

Đối với các hệ điều hành khác bạn nên sử dụng đĩa boot mồi đi kèm của IBM để deploy windows. Cách deploy cũng nan ná như cách deploy của server dell như mình đã giới thiệu ở bài viết Cài Đặt Hệ Điều Hành Cho Dell Power Edge R710 mà mình đã giới thiệu.

====Hết===
