Cấu hình STP

H1. Sơ đồ bài LAB STP Bài viết nên xem qua : Series "Tự học CCNA" Công cụ để dựng mô hình giả lập anh em tham khảo bài viết: [EVE] - Cấu hình EVE từ A-Z

| | | --- | | 1. Yêu cầu bài lab Spanning Tree Protocol. 1.1 Đấu nối thiết bị và cấu hình cơ bản như sơ đồ. 1.2 ConfigureTrunking trên các đường link giữa các Sw với nhau. 2. Thực hiện chia VLAN 10, 20 ,30 và đồng bộ thông tin VLAN trên bằng VTP. 3. Cấu hình Spanning tree để SW1 làm root Switch cho VLAN 10, SW2 làm root Switch cho VLAN 20, SW3 làm root Switch cho VLAN 30. 4. Yêu cầu cấu hình SW2 làm Secondary cho VLAN 10, SW3 bị khóa cổng e0/1. 5. Dùng các câu lệnh “show” để hiện thị các thông tin cấu hình Spanning tree. |

Thực hiện bài LAB

1. Yêu cầu bài lab Cấu hình STP.

Kết nối thiết bị và cấu hình cơ bản như sơ đồ.
Cấu hình Trunking trên các đường link giữa các Sw với nhau.

Sw1-2-3: Sw(config)#int range e0/1-2 Sw(config-if-range)#sw trunk encapsulation dot1q Sw(config-if-range)#sw mode trunk Sw(config-if-range)#exit Show cấu hình trunking: Sw1-2-3 Sw-ITFORVN(config)#do sh int trunk Sw1 H2. Show interface trunk trên SW1 Sw2 H3. Show interface trunk trên SW2 Sw3 H4. Show interface trunk trên SW3

2. Thực hiện cấu hình chia VLAN

Cấu hình chia VLAN 10, 20 ,30 và đồng bộ thông tin VLAN trên bằng VTP. Cấu hình VTP trên 3 Sw: Sw1 làm Server, Sw2-3 làm Client Sw1 H5. Cấu hình VTP SW1 Sw2-3 H6. Cấu hình VTP SW2

Cấu hình tạo VLAN và kiểm tra tính đồng bộ của VTP

Sw1-ITFORVN(config)#vlan 10 Sw1-ITFORVN(config-vlan)#ex Sw1-ITFORVN(config)#vlan 20 Sw1-ITFORVN(config-vlan)#ex Sw1-ITFORVN(config)#vlan 30 Sw1-ITFORVN(config-vlan)#ex

Sw1-ITFORVN(config)#do show vlan brief H7. Cấu hình VLAN trên các Switch Sw2 Sw2-ITFORVN(config)#do sh vlan br H8. Show thông tin VLAN

3. Thực hiện cấu hình STP

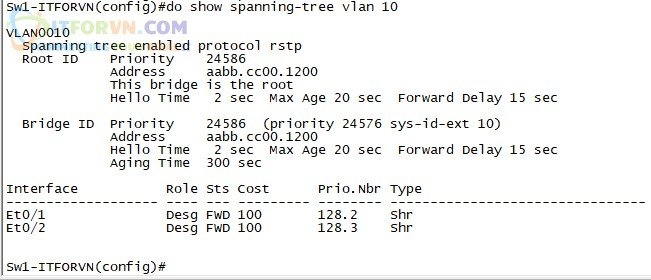

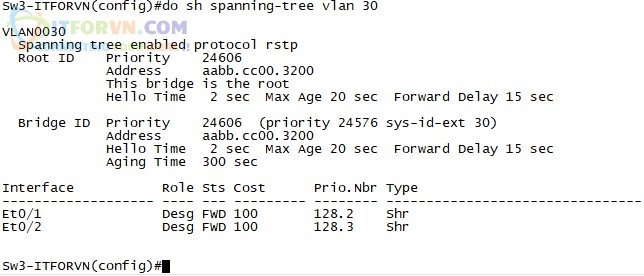

Để SW1 làm root Switch cho VLAN 10, SW2 làm root Switch cho VLAN 20, SW3 làm root Switch cho VLAN 30. Sw1: Sw1-ITFORVN(config)#spanning-tree vlan 10 root primary Sw2: Sw2-ITFORVN(config)#spanning-tree vlan 20 root primary Sw3: Sw3-ITFORVN(config)#spanning-tree vlan 30 root primary Thực hiện show kiểm tra: Sw1: do show spanning-tree vlan 10 H9. Show STP VLAN 10 Sw2: do show spanning-tree vlan 20 H10. Show STP VLAN 20 Sw3: do show spanning-tree vlan 30 H11. Show STP VLAN 30

4. Thực hiện cấu hình Secondary VLAN

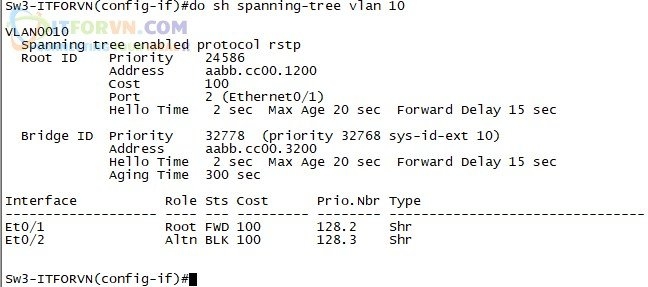

Cấu hình SW2 làm Secondary cho VLAN 10, SW3 bị khóa cổng e0/1. Sw2: spanning-tree vlan 10 root secondary Sw3: Sw3-ITFORVN(config)#int e0/1 Trước khi hiệu chỉnh cổng e0/1: Sau khi hiệu chỉnh cost cổng e0/1: H12. Show STP VLAN 10 SW3 Sw3-ITFORVN(config-if)#spanning-tree vlan 10 cost 300 H13. Cấu hình STP Hiệu chỉnh cost trên SW3 Nhớ lưu lại cấu hình nha các bạn ^^! Cách 1: copy running-config startup-config // cho bạn nào thích gõ Cách 2: write // cho bạn nào lười ^^! ****************************************************************************************************** Bài chia sẻ về "Cấu hình STP" của mình xin tạm dừng tại đây. Bài chia sẻ tiếp theo mình xin chia sẻ về"Cấu hình DHCP trong một hệ thống mạng" Hãy theo dõi bài viết tiếp theo trong Series Tự học CCNA tại website và blog itforvn.vcode.ovh nhé. Nếu có thắc mắc hay đóng góp các Anh em hãy comment bên dưới nhé. Thân ái!

Tác giả: Quân Lê – ITFORVN.COM
