Cấu hình Etherchannel

Bài viết nên xem qua: Series "Tự học CCNA"

Diagram:

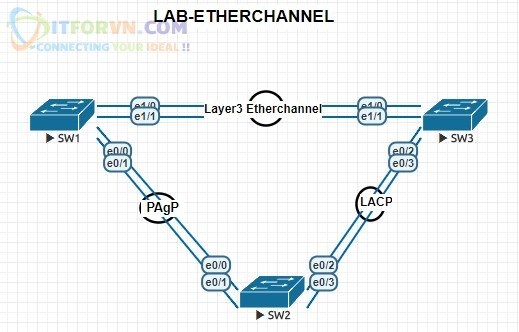

H1. Lab Diagram Yêu cầu bài lab:

Tiến hành đấu nối thiết bị như sơ đồ, thực hiện các cấu hình đơn giản.
Configure Etherchannel giữa SW1-2 dùng giao thức PAgP, SW2-3 dùng giao thức LACP.

Cấu hình:

Cấu hình các thông số như: hostname, password, no ip domain,….
Etherchannel layer2
- Cấu hình Etherchannel Static(mode ON) – Sw1-2
- Tạo channel sử dụng giao thức PAgP (chuẩn Cisco)
- Giao thức LACP (chuẩn quốc tế)
Confìgure Etherchannel Layer 3

Configure Mode ON (Static channel)

Sw1:

Sw1(config)#int range e0/0-1
Sw1(config-if-range)#no channel-group
Sw1(config-if-range)#no channel-protocol
Sw1(config-if-range)#shutdown
Sw1(config-if-range)#channel-group 1 mode on
Sw1(config-if-range)#no shutdown
Sw1(config-if-range)#ex

Sw2:

Sw1(config)#int range e0/0-1
Sw2(config-if-range)#no channel-group
Sw2(config-if-range)#no channel-protocol
Sw2(config-if-range)#shutdown
Sw2(config-if-range)#channel-group 1 mode on
Sw2(config-if-range)#no shutdown
Sw2(config-if-range)#ex

Tiến hành kiểm tra interface Etherchannel bằng câu lệnh: “show etherchannel summary” “show ip int br” Sw1: H2. Show Etherchannel Summary trên Sw1-mode ON Sw1: H3. Xem trạng thái port Channel trên Sw Tương tự trên Sw2: H4. Show Etherchannel Summary trên Sw2-mode ON Sw2: H5. Xem trạng thái port Channel trên Sw2

Giao thức PAgP

Sw1:

Sw1(config)#int range e0/0-1
Sw1(config-if-range)#channel-protocol pagp
Sw1(config-if-range)#channel-group 1 mode desirable
Sw1(config-if-range)#ex

Sw2:

Sw2(config)#int range e0/0-1
Sw2(config-if-range)#channel-protocol pagp
Sw2(config-if-range)#channel-group 1 mode desirable
Sw2(config-if-range)#ex

Kiểm tra kết nối Etherchannel, dùng lệnh “show etherchannel summary” H7. Show Etherchannel Summary trên Sw2-PAgP Tương tự trên Sw2: H8. Show Etherchannel Summary trên Sw2-LACP

Cấu hình giao thức LADP

Sw2:

Sw2(config)#int range e0/0-1
Sw2(config-if-range)#channel-protocol lacp
Sw2(config-if-range)#channel-group 1 mode active
Sw2(config-if-range)#ex

Sw3:

Sw3(config)#int range e0/0-1
Sw3(config-if-range)#channel-protocol lacp
Sw3(config-if-range)#channel-group 1 mode active
Sw3(config-if-range)#ex

Kiểm tra interface Etherchannel H8. Show Etherchannel Summary trên Sw2-LACP H9. Xem trạng thái port Channel trên Sw Trên Sw3: H10. Show Etherchannel Summary trên Sw3-LACP H11. Xem trạng thái port Channel trên Sw

Cấu hình Etherchannel Layer 3

Ở đây mình chạy mode ON (Static Channel) Sw1:

Sw1(config)#default interface range e1/0-1
 Sw1(config)#int range e1/0-1
 Sw1(config-if-range)#no switchport
 Sw1(config-if-range)#channel-group 13 mode on
 Sw1(config-if-range)#ex
 Sw1(config)#int port-channel 13
 Sw1(config-if)#no switchport
 Sw1(config-if)#ip add 192.168.13.1 255.255.255.0
 Sw1(config-if)#ex

Sw3:

Sw3(config)#default interface range e1/0-1
 Sw3(config)#int range e1/0-1
 Sw3(config-if-range)#no switchport
 Sw3(config-if-range)#channel-group 13 mode on
 Sw3(config-if-range)#ex
 Sw3(config)#int port-channel 13
 Sw3(config-if)#no switchport
 Sw3(config-if)#ip add 192.168.13.3 255.255.255.0
 Sw3(config-if)#ex

Thực hiện show kiểm tra etherchannel Sw1:

Sw1(config)#do sh etherchannel sum

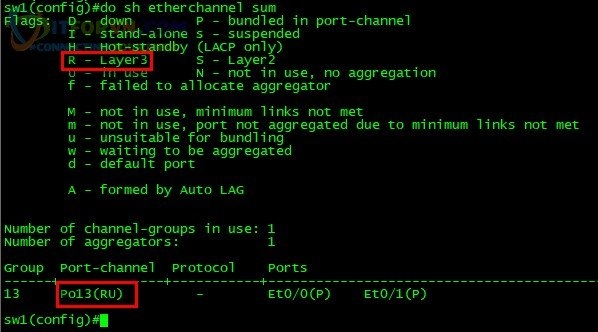

H12. Show Etherchannel sum layer3 Sw1 R: Etherchannel đang chạy Layer3

Sw1(config)#do sh ip int br

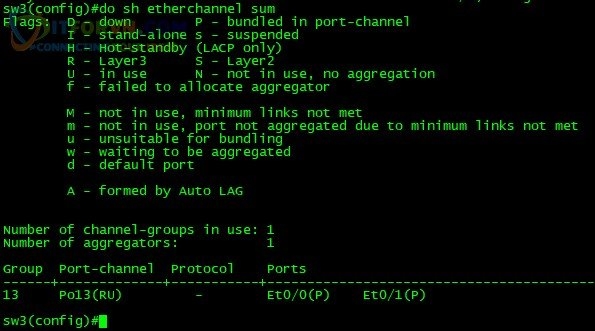

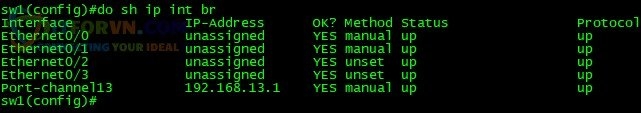

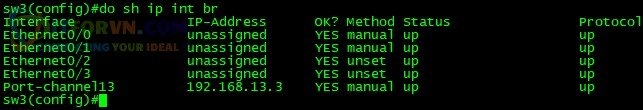

H13. Show int channel layer3 Sw1 Ta thấy port-channel đã “up” Tương tự trên Sw3: H14. Show Etherchannel sum layer3 Sw3 H15. Show int channel layer3 Sw3 Thực hiện ping kiểm tra kết nối Layer 3 etherchannel Sw1 -> Sw3 H16. Check kết nối Sw1-Sw3 Sw3 -> Sw1 H17. Check kết nối Sw1-Sw3

Ở đây các bạn có thể cấu hình Layer 3 Channel ở các giao thức khác như PAgP hay LACP nhé.

Lời Kết bài LAB

Bài chia sẻ về**"Cấu hình Etherchannel** "của mình xin tạm dừng tại đây. Bài chia sẻ tiếp theo mình xin chia sẻ về**"Cấu hình HSRP**". Hãy theo dõi bài viết tiếp theo trong Series Tự học CCNA tại website và blog itforvn.vcode.ovh nhé. Nếu có thắc mắc hay đóng góp các Anh em hãy comment bên dưới nhé! Thân ái!

Tác giả: Quân Lê – ITFORVN.COM
