Cấu Hình VPN Site to site: Router Cisco 2811 - ASA 5510

SITE A - ROUTER CISCO 2811: Bước 0: Quoay PPPoE Trên router cisco Bước 1: Tạo Internet Key Exchange (IKE) key policy: Router(config)#crypto isakmp policy 10 Router(config-isakmp)#encryption 3des Router(config-isakmp)#authentication pre-share Router(config-isakmp)#group 2 Bước 2: Tạo shared key để sử dụng cho kết nối VPN Router(config)#crypto isakmp key Cisco123 address 210.245.101.100 (IP của ASA site B) Bước3: Quy định lifetime Router(config)#crypto ipsec security-association lifetime seconds 86400 Bước4: Cấu hình ACL dãy IP có thể VPN

• Lưu ý: đối với trường hợp Vừa quoay PPPoE vừa chạy VPN site to site thì trong phần NAT overload làm như sau: Router(config)#ip nat inside source route-map nonat interface Dialer0 overload Router(config)#route-map nonat petmit 10 Router(config-route-map)#match ip address 100 Router(config)#access-list 100 deny ip 192.168.6.0 0.0.0.255 10.16.3.0 0.0.0.255 Router(config)#access-list 100 permit ip 192.168.6.0 0.0.0.255 any Router(config)#access-list 101 permit ip 192.168.6.0 0.0.0.255 10.16.3.0 0.0.0.255 => Thì mạng bên trong mới vừa vào internet được và vừa VPN được. Bước 5:  Định nghĩa transformations set cái mà sẽ được sử dụng cho  VPN connection nầy: Router(config)#crypto ipsec transform-set SET-VPN esp-3des esp-sha-hmac Bước 6:  Tạo cypto-map cho các transform, setname Router(config)#crypto map MAP-VPN 1 ipsec-isakmp Router(config-crypto-map)#set peer 210.245.101.100   *(*IP của ASA site B) Router(config-crypto-map)# set transform-set SET-VPN   ( Setname ở bước 5) Router(config-crypto-map)#match address 101(101 : acl-number ở bước 4 ) Bước7: Gán vào interface Router(config)#interface dialer 0 Router(config-if)#crypto map MAP-VPN SITE A - ASA 5510: Bước 1: tạo Connection Profiles:

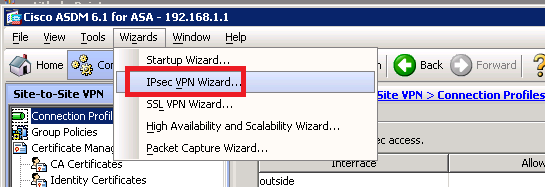

• Login vào ASDM và chọn Menu **Startup Wizards...**rồi sau đó chọn IPsec VPN Wizard...

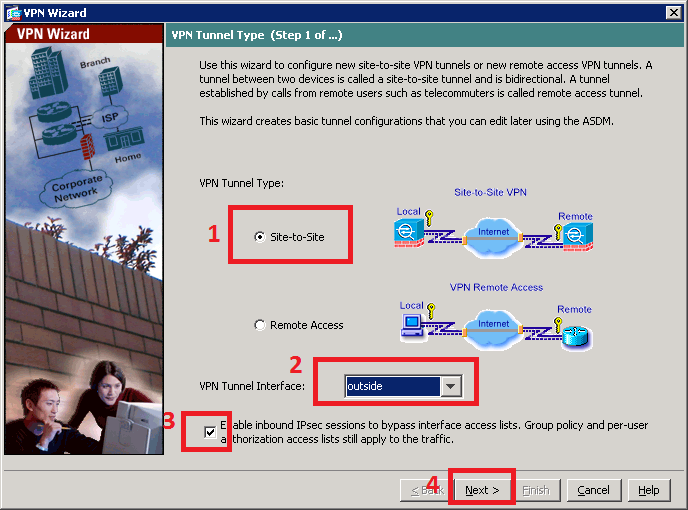

• Tại bước 1 chọn:

• Tick vào Site-to-Site

• VPN Tunnel Interface chọn interface: outside (WAN IP)

• Và tick chọn Enable.... và bấm Next

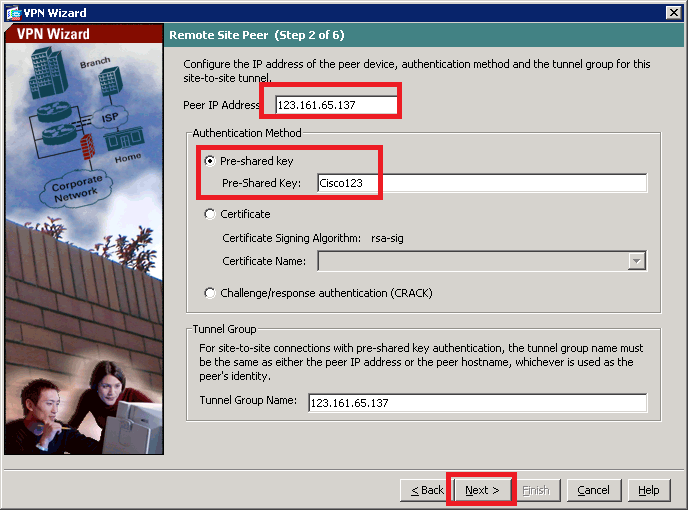

- Ở bước 2:

• Peer IP Address điền IP WAN của router 2811 (Site A).

• Pre-shared key: gõ Cisco123(giống như Pre-shared key ở router cisco 2811 site A) và nhấn Next.

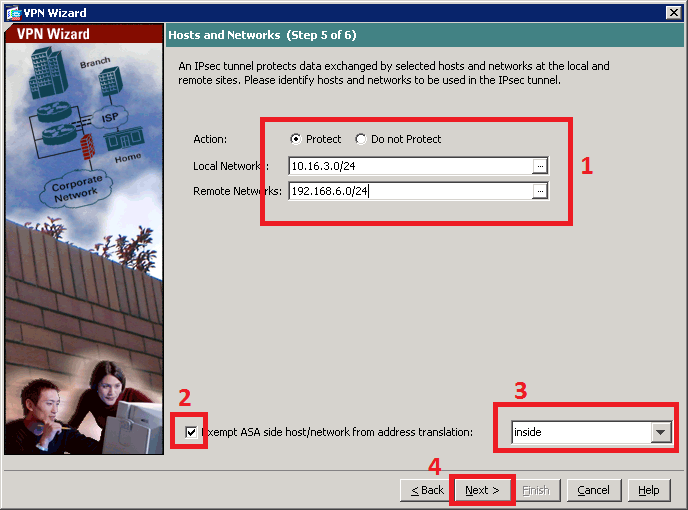

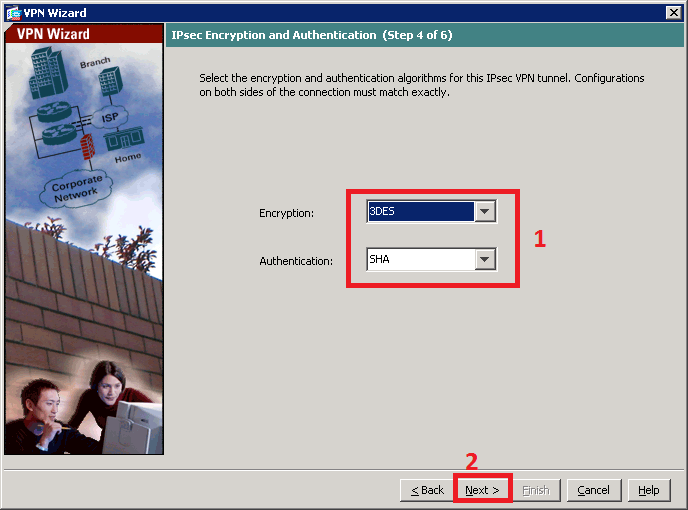

- Ở bước 2: chọn IKE Policy mã hóa và Authentication, lưu ý phải cùng loại với Router Cisco 2811. Ở đây ta để mặc định do ở bước 1 site A ta chọn 3desauthen và Pre-shared key là :  pre-share - Ở bước 3 chọn thuật toán mã hóa và authen cho Tunnel lưu ý phải phù hợp với Cisco 2811 site A. Ở đây ta chọn 3DES và SHA do ở bước 5 site A ta chọn esp-3des esp-sha-hmac - Tại bước 5: tương ứng với bước 4 Ở site A set ACL có thể VPN :

• Local gõ 10.16.3.0/24

• Remote 192.168.6.0/24

• Và chọn interface translation là inside. Sau đó chọn Next

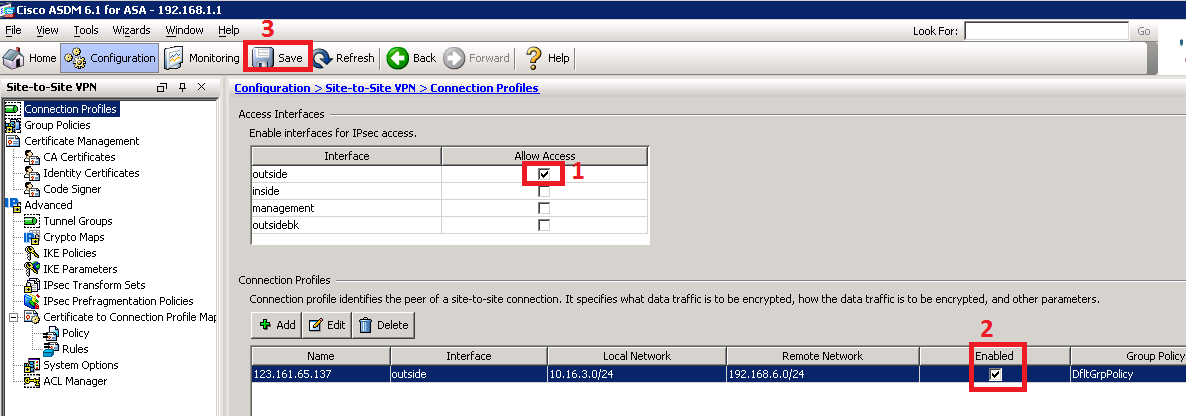

• Và bấm Finish để hoàn tất việc tạo kết nối(Connection Profile). - Sau khi tạo kết nối xong tiế hành Enable interface for IPsec access.

• Tại Access Interface click vào interface outside và click và check box Allow access tương ứng và nhấn Save

Bước 2: Tạo Access List:

• Sau khi tạo Connection Profile xong ta tiến hành set access-list nonat cho kết nối VPN. Lưu ý mặc định nonat sẽ disable, bạn cần phải enable nó lên trước sau đó mới có thể tiến hành tạo access-list cho nonat.

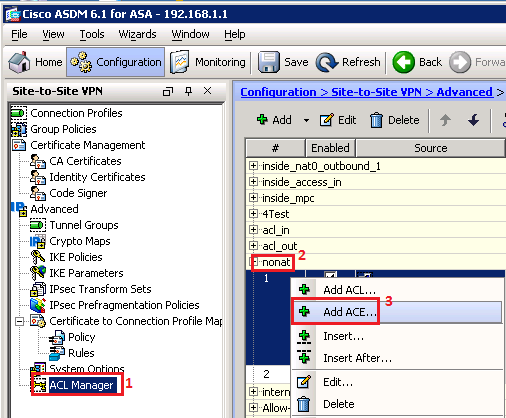

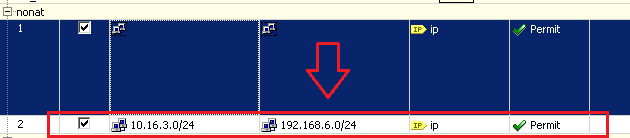

• Xổ dấu cộng tại Certificate to Connection Profile... và chọn ACL Manager. tại nonat click chuột phải chọn Add ACE... - Permit cho class mạng 192.168.0.0/24 và 16.3.0/24 . - Sau khi tạo xong ta sẽ được như bên dưới.

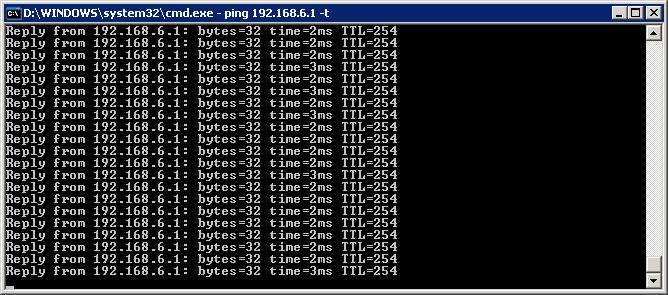

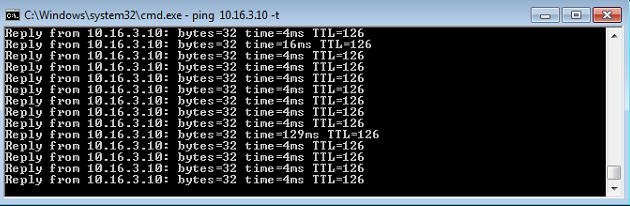

• Tương tự như vậy ta kiểm tra đã permit cho outside và inside chưa( mặc định outside_cryptomap được tự động tạo khi khởi tạo Connection Profile). Kết quả: 2 site ping thấy nhau:

Tác giả:  NGUYỄN VĂN TÀI – ITFORVN.COM
